Vigas alveolares: casos de uso y estructuras famosas
En la construcción moderna, la innovación y la eficiencia son elementos clave para el éxito. Entre los muchos elementos estructurales que han evolucionado para cumplir con las exigencias del diseño arquitectónico actual, las vigas alveolares destacan por su combinación única de resistencia, flexibilidad y rentabilidad. Estas vigas, caracterizadas por sus característicos huecos en el alma, se utilizan en diversos proyectos de gran relevancia en todo el mundo.
Las vigas alveolares son elementos estructurales que se forman cortando primero el alma de una viga de acero laminado según un patrón específico. Luego, las dos mitades se vuelven a unir para crear una viga más profunda, con una serie de huecos, típicamente hexagonales o circulares. Este proceso aumenta el peralte y la resistencia de la viga sin añadir un peso significativo, lo que las hace eficientes para ciertas aplicaciones estructurales.

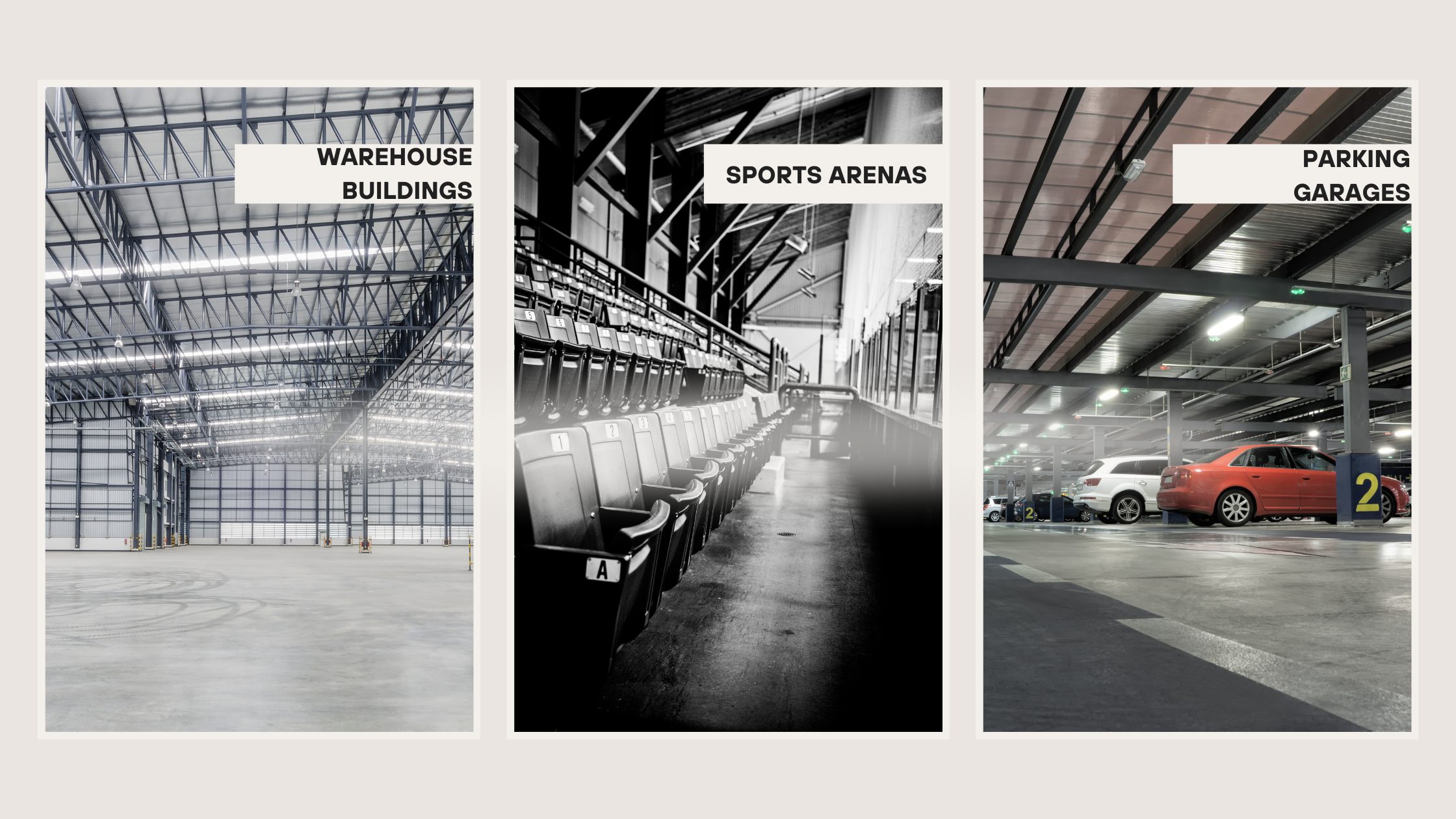

Casos de uso
Almacenes
¿Por qué? Los almacenes requieren espacios amplios y abiertos con soportes internos mínimos para maximizar la capacidad de almacenamiento y la maniobrabilidad. Las vigas alveolares son ideales para esto, ya que ofrecen luces largas que reducen la necesidad de columnas interiores.
Ejemplo: Un centro de distribución moderno utiliza vigas alveolares en la estructura de su cubierta, lo que genera un espacio interior amplio y despejado que facilita el almacenamiento y el movimiento eficiente de mercancías.
Estadios deportivos
¿Por qué? Los estadios deportivos requieren vistas sin obstrucciones y espacios abiertos para albergar a grandes multitudes. Las vigas alveolares aportan la resistencia necesaria para cubiertas de gran luz, manteniendo la estructura liviana.
Ejemplo: En la renovación reciente de un estadio deportivo, se emplearon vigas alveolares para soportar la estructura de la cubierta, lo que permitió espacios amplios y libres de columnas que mejoran la experiencia de los espectadores.
Estacionamientos
¿Por qué? Las estructuras de estacionamiento se benefician de las vigas alveolares gracias a su capacidad de cubrir mayores distancias, lo que reduce el número de columnas y maximiza el espacio de estacionamiento.
Ejemplo: Un estacionamiento de varios niveles en un centro urbano utiliza vigas alveolares para ofrecer carriles de circulación amplios y una mayor eficiencia de estacionamiento, aprovechando al máximo el espacio limitado.
Edificios industriales
¿Por qué? Las fábricas y plantas industriales necesitan espacios amplios y despejados para maquinaria pesada y líneas de producción. Las vigas alveolares son perfectas para esto, ya que ofrecen la resistencia requerida con el beneficio adicional de un menor peso de material.
Ejemplo: Una gran planta de fabricación optó por vigas alveolares en su diseño, lo que resultó en un entorno de producción amplio y eficiente que soporta cargas pesadas y aloja equipos de gran tamaño.
Edificios comerciales
¿Por qué? En los edificios comerciales, la flexibilidad de diseño es fundamental. Las vigas alveolares permiten plantas amplias y abiertas, además de una integración sencilla de instalaciones mecánicas como climatización, plomería e instalaciones eléctricas a través de los huecos de la viga.
Ejemplo: Un edificio de oficinas contemporáneo en una gran ciudad utiliza vigas alveolares en todos sus pisos, lo que aporta un diseño elegante con espacios abiertos y adaptables que se pueden reconfigurar fácilmente según sea necesario.
Construcción de puentes
¿Por qué? Los puentes, en especial los destinados a tráfico peatonal o vehicular liviano, se benefician de la relación resistencia-peso de las vigas alveolares. Estas aportan el soporte necesario mientras minimizan el peso de la estructura.
Ejemplo: Un puente peatonal en un parque reconocido incorpora vigas alveolares, combinando la integridad estructural con un diseño estéticamente atractivo que complementa el entorno natural.
Edificios de gran altura
¿Por qué? Los edificios de gran altura requieren componentes estructurales resistentes y a la vez livianos para soportar múltiples plantas. Las vigas alveolares se emplean con frecuencia en las estructuras de piso para permitir espacios abiertos y una integración sencilla de las instalaciones.
Ejemplo: En un imponente rascacielos, las vigas alveolares forman la columna vertebral de la estructura de piso, lo que permite amplios espacios de oficina abiertos y una integración fluida de las instalaciones del edificio.

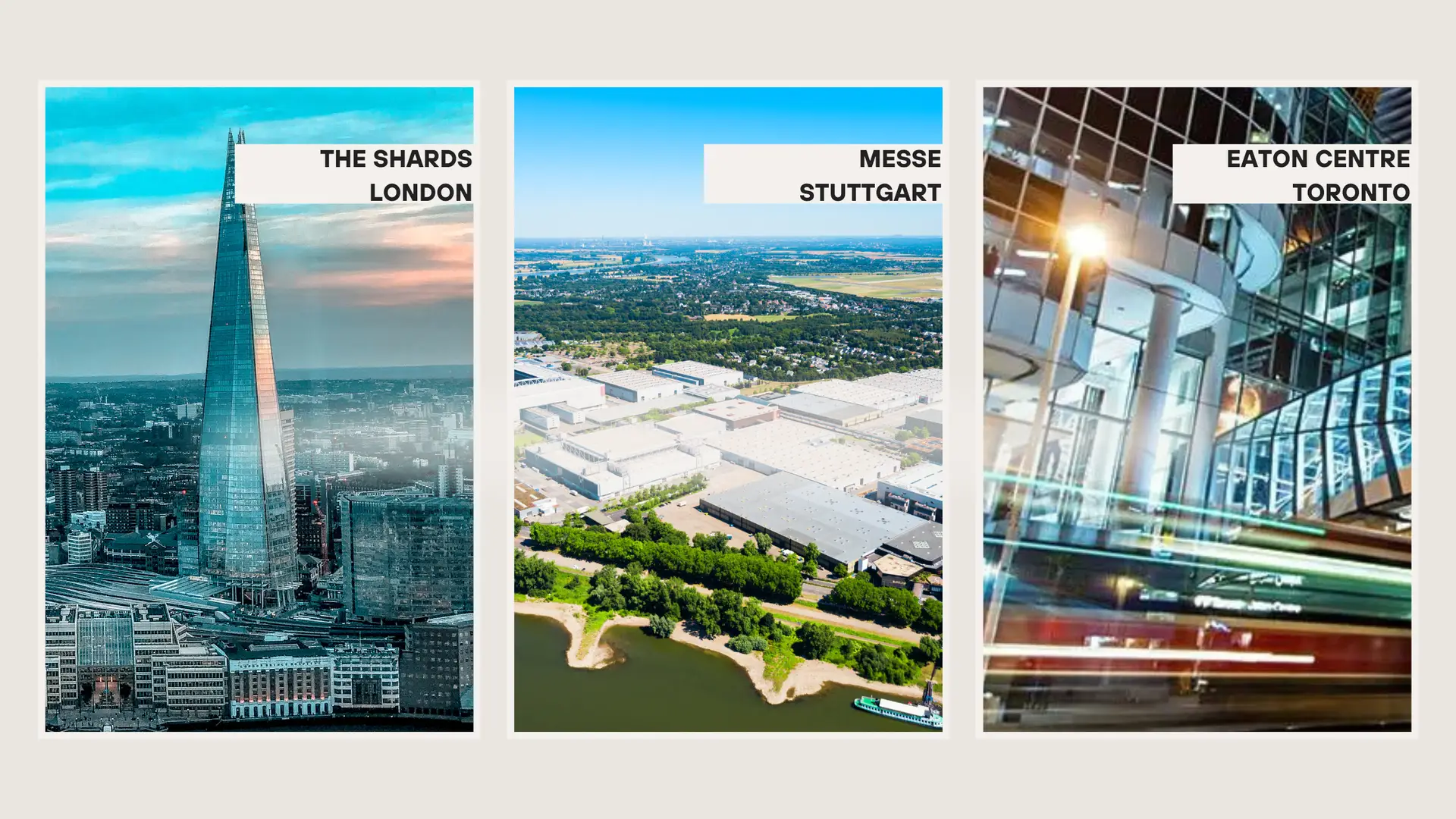

Estructuras famosas
Si bien las vigas alveolares se emplean ampliamente en distintos tipos de construcción, algunas estructuras famosas han demostrado su potencial a gran escala:
- The Shard, Londres: Este icónico rascacielos, uno de los más altos de Europa, utiliza vigas alveolares en su construcción para lograr la resistencia necesaria mientras mantiene un perfil esbelto. Las vigas ayudan a soportar los pisos del edificio y contribuyen a su estabilidad y flexibilidad general.
- Messe Stuttgart, Alemania: Messe Stuttgart, un importante centro de convenciones, cuenta con una amplia estructura de cubierta sostenida por vigas alveolares. Estas vigas proporcionan la luz necesaria para cubrir grandes salones de exposición sin apoyos intermedios, creando espacios amplios y continuos ideales para grandes eventos.
- Toronto Eaton Centre, Canadá: Uno de los centros comerciales más grandes de Norteamérica, el Toronto Eaton Centre, emplea vigas alveolares en su diseño para lograr amplios espacios comerciales abiertos. Las vigas contribuyen a la sensación de amplitud y luminosidad del centro comercial, mejorando la experiencia de compra.
Cómo entender la Guía de diseño de ProtaStructure: vigas alveolares – Versión 2.0, julio de 2024
En el mundo en constante evolución de la ingeniería estructural, mantenerse actualizado con las últimas herramientas y técnicas es fundamental. Uno de los recursos clave en este ámbito es la Guía de diseño de ProtaStructure para vigas alveolares, actualizada recientemente a la Versión 2.0 en julio de 2024. Esta guía es esencial para los ingenieros que buscan mejorar sus conocimientos y habilidades en el diseño con vigas alveolares utilizando las funciones avanzadas de ProtaStructure 2025.
Funciones clave de ProtaStructure 2025 para vigas alveolares
ProtaStructure 2025 incorpora nuevas funciones para modelar, analizar y diseñar vigas alveolares de acero. Estas funciones permiten a los ingenieros incorporar de manera eficiente las vigas alveolares en sus diseños, garantizando la integridad estructural y el cumplimiento de las normas correspondientes.
Para insertar una viga alveolar en ProtaStructure, los usuarios pueden seguir un proceso simple:
- Seleccione el comando Viga de acero en la pestaña de la cinta de opciones Modelado > Pórtico.
- Inserte un elemento de pórtico lineal o curvo.
- Cambie a la pestaña Alveolada en la ventana Propiedades del pórtico.
- Elija entre huecos hexagonales o circulares y especifique las dimensiones y el espaciado necesarios.
ProtaStructure 2025 realiza verificaciones exhaustivas conforme a AISC360 y el Código Turco de Diseño de Acero. Si bien la versión actual admite vigas alveolares no compuestas, Prota Software está trabajando activamente en agregar compatibilidad con Eurocode 3 y vigas alveolares compuestas en futuras actualizaciones.
Consideraciones de diseño
En el proceso de diseño de vigas alveolares o celulares, es vital considerar a fondo los distintos modos de falla, como la flexión Vierendeel de las secciones en T, el pandeo del alma entre huecos, junto con el cortante horizontal y vertical. Estas vigas difieren de los elementos simples de alma sólida, ya que su diseño depende de una combinación de fuerzas globales y fuerzas localizadas en los huecos y postes del alma.
En consecuencia, los ingenieros deben evaluar los siguientes estados límite:
- Compacidad y pandeo local
- Resistencia a flexión global de la viga
- Flexión Vierendeel de las secciones en T
- Pandeo del alma entre huecos
- Tracción/compresión axial
- Cortante horizontal
- Cortante vertical
- Pandeo lateral-torsional
Detallado y soporte
ProtaStructure también facilita la comunicación automática de los huecos del alma a ProtaSteel para fines de detallado. Esta integración permite a los ingenieros modificar los huecos fácilmente según sea necesario, garantizando que el diseño final sea preciso y eficiente.
Conclusión
La Guía de Diseño de ProtaStructure para Vigas Alveolares Versión 2.0 es un recurso invaluable para los ingenieros. Con las capacidades mejoradas de ProtaStructure 2025, los usuarios pueden diseñar y analizar con confianza estos elementos estructurales complejos, garantizando que cumplan con los más altos estándares de seguridad y eficiencia. Para cualquier información o soporte adicional, no dude en contactar al equipo de soporte dedicado de Prota.
Gracias por elegir el Suite ProtaStructure. Estamos comprometidos a ayudarlo a alcanzar la excelencia en sus proyectos de diseño estructural.
Para más guías de diseño, tutoriales y consejos de expertos, visite el Centro de Ayuda de ProtaHelp y mejore hoy mismo sus habilidades de diseño estructural.
