Poutres alvéolaires : usages et ouvrages emblématiques
Dans la construction moderne, innovation et efficacité conditionnent la réussite d’un projet. Parmi les éléments structurels qui ont évolué pour répondre aux exigences architecturales actuelles, la poutre alvéolaire se distingue par son alliance de résistance, de souplesse et d’économie. Reconnaissable aux ouvertures de son âme, elle a trouvé sa place dans de nombreux projets de premier plan.
Une poutre alvéolaire s’obtient en découpant l’âme d’un profilé laminé selon un tracé défini. Les deux moitiés sont ensuite réassemblées pour former une poutre plus haute, percée d’une série d’ouvertures généralement hexagonales ou circulaires. Ce procédé augmente la hauteur et la résistance de la poutre sans alourdir sensiblement la structure.

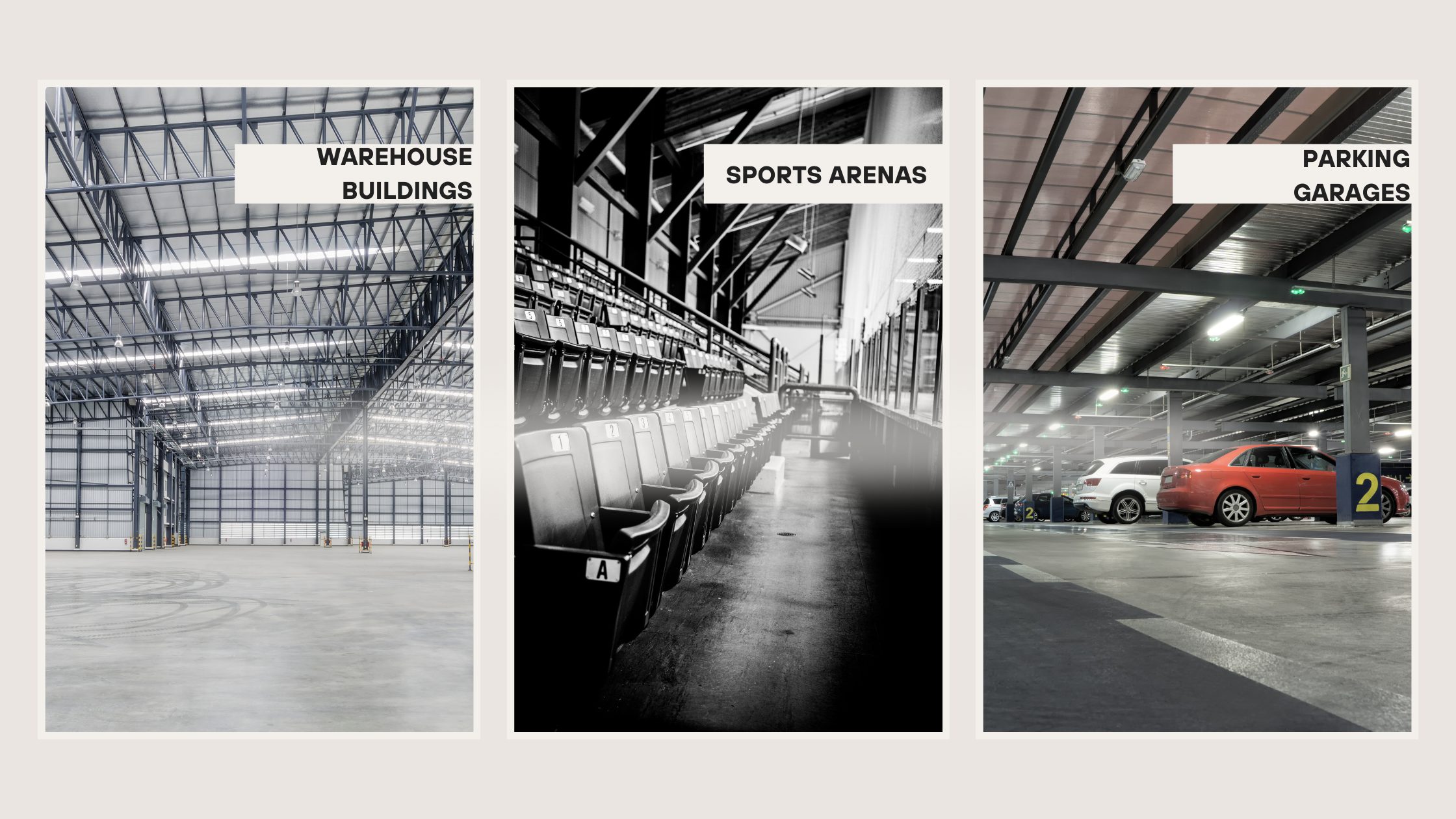

Cas d’usage
Entrepôts
Pourquoi ? Les entrepôts demandent de grands volumes dégagés, avec le moins d’appuis intérieurs possible, pour maximiser la capacité de stockage et la circulation. Les poutres alvéolaires y répondent par de grandes portées qui réduisent le nombre de poteaux.
Exemple : une plateforme logistique récente utilise des poutres alvéolaires en toiture, ce qui libère un vaste volume intérieur et facilite le stockage comme la manutention.
Salles de sport
Pourquoi ? Les enceintes sportives exigent des vues dégagées et de grands volumes pour accueillir le public. Les poutres alvéolaires apportent la résistance nécessaire aux toitures de grande portée tout en restant légères.
Exemple : lors de la rénovation d’une salle de sport, des poutres alvéolaires ont soutenu la toiture et permis de dégager entièrement l’espace de tout poteau.
Parcs de stationnement
Pourquoi ? Les parkings tirent parti de la capacité des poutres alvéolaires à franchir de grandes portées : moins de poteaux, donc plus de places.
Exemple : un parking à plusieurs niveaux en centre-ville emploie des poutres alvéolaires pour offrir des voies de circulation larges et exploiter au mieux une emprise limitée.
Bâtiments industriels
Pourquoi ? Usines et sites industriels réclament de vastes espaces dégagés pour les machines et les lignes de production. Les poutres alvéolaires apportent la résistance requise avec un poids de matière réduit.
Exemple : un site de production important a retenu des poutres alvéolaires, ce qui a permis d’aménager un espace spacieux, capable de reprendre des charges lourdes et d’accueillir de grands équipements.
Immeubles tertiaires
Pourquoi ? En tertiaire, la souplesse d’aménagement est déterminante. Les poutres alvéolaires autorisent de grands plateaux libres et le passage aisé des réseaux — ventilation, plomberie, électricité — au travers des ouvertures.
Exemple : un immeuble de bureaux contemporain utilise des poutres alvéolaires à tous les niveaux, avec des plateaux ouverts facilement reconfigurables.
Ouvrages d’art
Pourquoi ? Les passerelles et les ponts destinés aux piétons ou au trafic léger profitent du rapport résistance/poids des poutres alvéolaires : l’appui nécessaire est assuré pour un poids d’ouvrage réduit.
Exemple : une passerelle piétonne dans un parc renommé intègre des poutres alvéolaires, en conciliant tenue structurelle et qualité plastique.
Immeubles de grande hauteur
Pourquoi ? Les tours demandent des éléments à la fois résistants et légers pour porter de nombreux niveaux. Les poutres alvéolaires équipent souvent les planchers, ce qui dégage l’espace et facilite le passage des réseaux.
Exemple : dans un gratte-ciel, les poutres alvéolaires forment l’ossature des planchers et libèrent de vastes plateaux de bureaux.

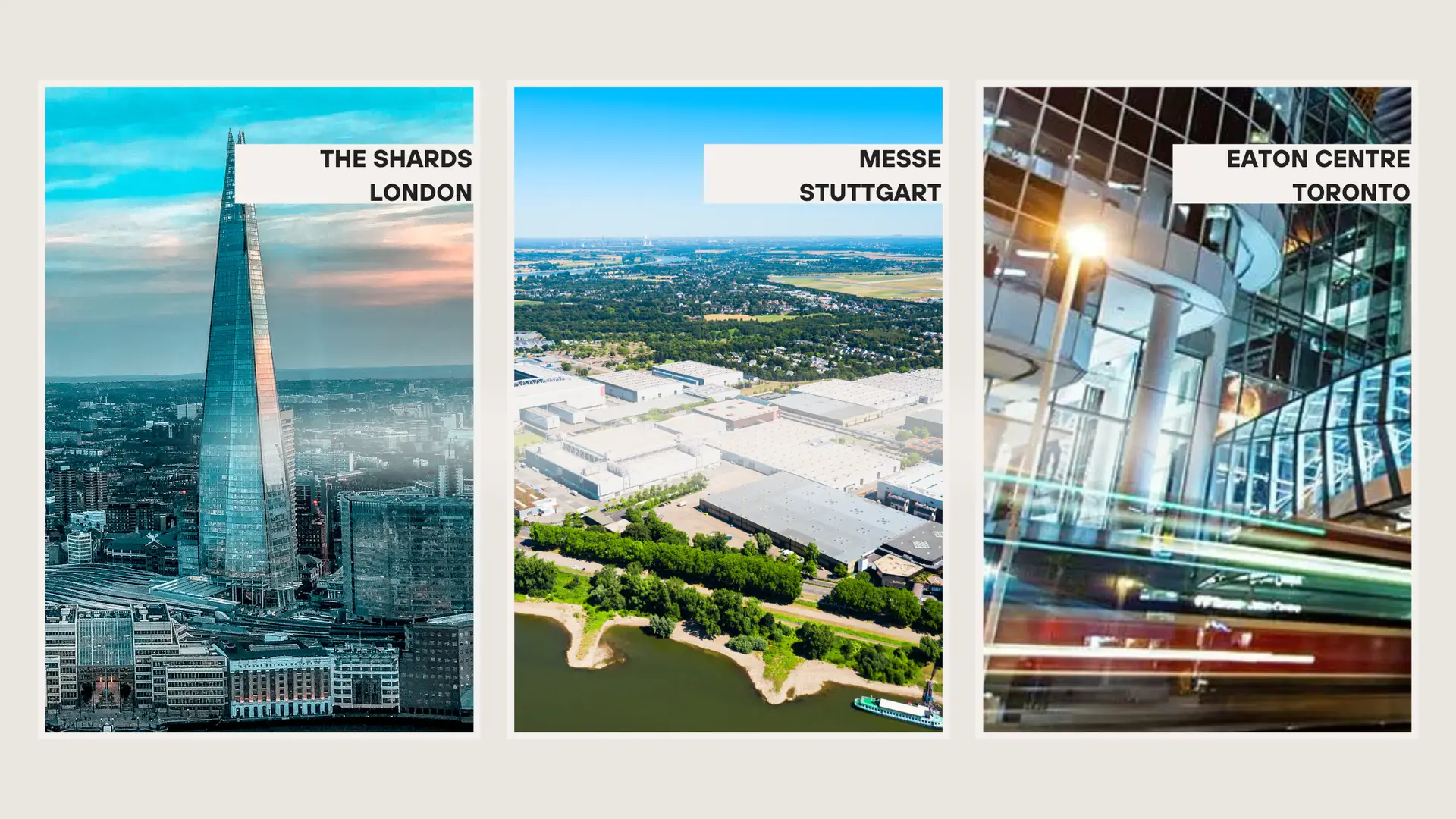

Ouvrages emblématiques
Employées dans de nombreux types de construction, les poutres alvéolaires ont révélé tout leur potentiel dans quelques ouvrages marquants :
- The Shard, Londres : l’une des plus hautes tours d’Europe emploie des poutres alvéolaires pour atteindre la résistance voulue tout en conservant une silhouette élancée. Elles soutiennent les planchers et contribuent à la stabilité de l’ensemble.
- Messe Stuttgart, Allemagne : ce grand parc des expositions présente une vaste toiture portée par des poutres alvéolaires. Leur portée couvre les halls sans appui intermédiaire et crée des volumes continus, adaptés aux grands événements.
- Toronto Eaton Centre, Canada : l’un des plus grands centres commerciaux d’Amérique du Nord recourt aux poutres alvéolaires pour dégager de larges espaces de vente et donner au lieu son caractère aéré.
Le guide de calcul ProtaStructure : poutres alvéolaires, version 2.0 (juillet 2024)
En ingénierie structurelle, suivre l’évolution des outils et des méthodes est indispensable. Le guide de calcul ProtaStructure consacré aux poutres alvéolaires constitue à ce titre une ressource clé ; il a été porté en version 2.0 en juillet 2024. Ce guide s’adresse aux ingénieurs qui souhaitent approfondir le calcul des poutres alvéolaires avec ProtaStructure 2025.
Les fonctions de ProtaStructure 2025 pour les poutres alvéolaires
ProtaStructure 2025 apporte de nouvelles capacités de modélisation, d’analyse et de calcul des poutres alvéolaires en acier. Elles permettent d’intégrer efficacement ces éléments tout en garantissant la tenue structurelle et la conformité normative.
L’insertion d’une poutre alvéolaire suit une procédure simple :
- Sélectionnez la commande Steel Beam dans l’onglet Modeling > Frame du ruban.
- Insérez un élément linéaire ou courbe.
- Passez à l’onglet Castellated de la fenêtre Frame Properties.
- Choisissez des ouvertures hexagonales ou circulaires et renseignez dimensions et espacement.
ProtaStructure 2025 mène les vérifications selon l’AISC360 et le code acier turc. La version actuelle traite les poutres alvéolaires non mixtes ; Prota Software travaille à la prise en charge de l’Eurocode 3 et des poutres alvéolaires mixtes.
Points de vigilance
Le calcul des poutres alvéolaires ou cellulaires impose d’examiner attentivement les différents modes de ruine : flexion Vierendeel des tés, flambement des montants d’âme, cisaillement horizontal et vertical. Ces poutres se distinguent des éléments à âme pleine : leur calcul dépend à la fois des efforts globaux et des efforts locaux au droit des ouvertures et des montants.
Les états limites à vérifier sont les suivants :
- Compacité et voilement local
- Résistance à la flexion de la poutre
- Flexion Vierendeel des tés
- Flambement des montants d’âme
- Traction et compression axiales
- Cisaillement horizontal
- Cisaillement vertical
- Déversement
Plans d’exécution et assistance
ProtaStructure transmet automatiquement les ouvertures d’âme à ProtaSteel pour la production des plans. Cette intégration permet de modifier facilement les ouvertures et garantit un projet final exact et cohérent.
Conclusion
Le guide de calcul ProtaStructure consacré aux poutres alvéolaires, version 2.0, constitue une ressource précieuse. Associé aux capacités de ProtaStructure 2025, il permet de calculer et d’analyser ces éléments complexes en toute confiance, au meilleur niveau de sécurité et d’efficacité. Pour toute information complémentaire, l’équipe support de Prota reste à votre disposition.
Merci d’avoir choisi ProtaStructure Suite. Nous mettons tout en œuvre pour vous accompagner vers l’excellence dans vos projets de calcul de structures.
Pour d’autres guides de calcul, tutoriels et conseils d’experts, rendez-vous sur le Centre d’aide Prota.
