Diseño avanzado de placas base de acero con ProtaStructure

Las placas base de acero forman el vínculo vital entre las columnas de acero y sus cimentaciones de hormigón de soporte. Garantizan que las cargas se transfieran de forma segura y eficiente, manteniendo la estabilidad estructural de un edificio. Entender cómo se diseñan, analizan y detallan las placas base es fundamental para todo ingeniero estructural.

¿Qué son las placas base de acero?

Las placas base de acero son elementos planos de acero soldados a la parte inferior de las columnas de acero. Su función principal es distribuir las cargas concentradas de las columnas hacia la cimentación de hormigón inferior. Sin ellas, puede producirse aplastamiento localizado o inestabilidad a nivel del apoyo.

Las placas base no son solo componentes estructurales, sino que también sirven de base para una transferencia de carga precisa. Resisten fuerzas axiales, de corte y de momento, garantizando la estabilidad de la columna bajo distintas combinaciones de carga.
Un diseño adecuado de la placa base mejora además la durabilidad, la constructibilidad y la eficiencia de costos.

En este blog exploramos sus funciones, sus principios de diseño y cómo herramientas de ingeniería modernas como ProtaStructure simplifican y automatizan el proceso.

Casos de uso

Las placas base de acero son esenciales en casi toda estructura con estructura de acero. Sin embargo, sus requisitos de diseño varían según el tipo estructural, la carga y las condiciones ambientales. Estas son algunas aplicaciones clave:

• Edificios industriales: La maquinaria pesada y las grúas generan cargas verticales y horizontales considerables. Las placas base robustas son fundamentales para la estabilidad.

• Edificios de gran altura: Las columnas con cargas axiales elevadas y perfiles esbeltos requieren placas base que distribuyan las fuerzas de manera uniforme.

• Puentes e infraestructura: Las placas base anclan vigas y celosías de acero, manteniendo la alineación y resistiendo las fuerzas de levantamiento.

• Almacenes y centros logísticos: Estos edificios suelen presentar disposiciones repetitivas de columnas con geometrías de placa base variables según las condiciones de carga.

• Proyectos de rehabilitación y refuerzo: Cuando se reutilizan cimentaciones existentes, las placas base personalizadas ayudan a adaptar las nuevas configuraciones de columna.

Cada caso exige atención cuidadosa al espesor de la placa, la disposición de los pernos de anclaje y las propiedades de la capa de lechada para garantizar un rendimiento confiable.

Cómo ProtaStructure simplifica el diseño de placas base

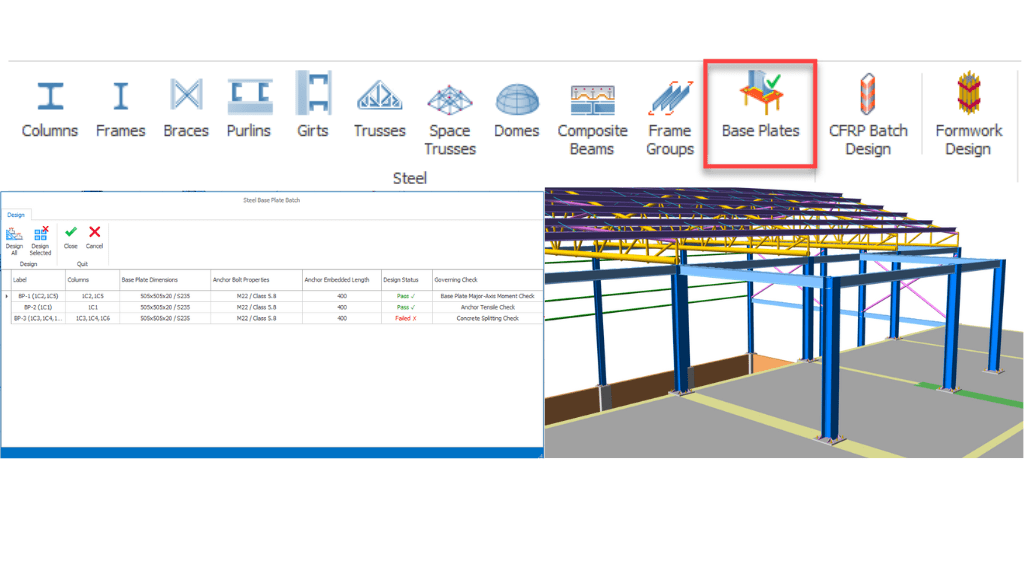

En ProtaStructure, el diseño de placas base de acero se gestiona mediante una macro de diseño dedicada y totalmente integrada. El módulo automatiza la definición de la geometría, la extracción de cargas y la verificación según normativa.

El flujo de trabajo es sencillo:

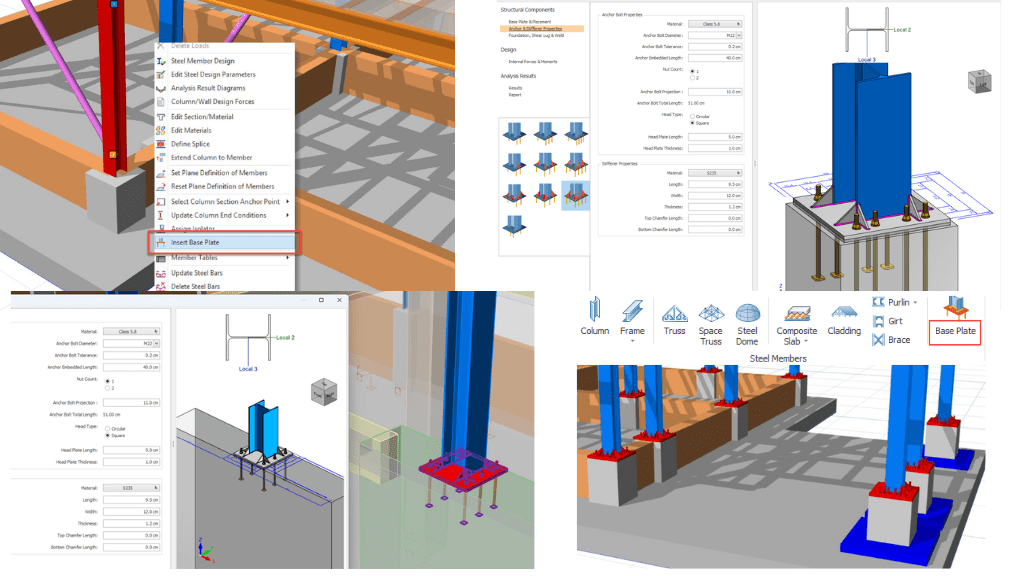

1. Seleccione la columna de acero y defina los parámetros de la conexión.

2. El software genera automáticamente la placa, los pernos de anclaje y la interfaz de lechada.

3. Las verificaciones de diseño se realizan según normativas internacionales como

4. EN 1993-1-8 (Eurocode 3) y AISC Design Guide 1.

El informe integrado incluye:

• Verificaciones de presión de contacto en estados límite de servicio y último,

• Verificación de tensión y corte en los pernos,

• Verificaciones de flexión de la placa y resistencia de la soldadura.

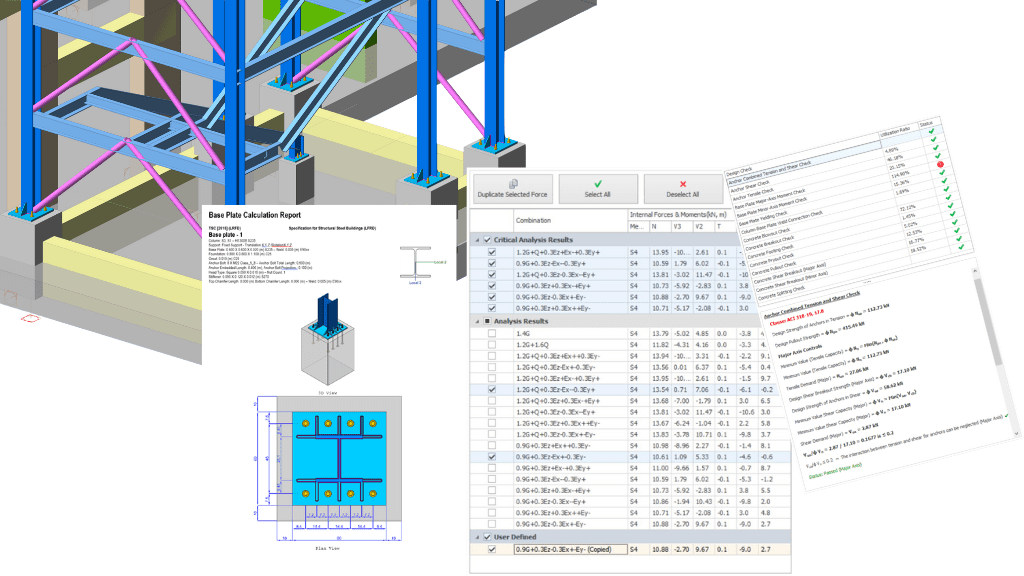

Los resultados pueden visualizarse tanto en 2D como en 3D, lo que permite a los ingenieros comprender la distribución de tensiones en toda la placa.
Así, los usuarios pueden generar en minutos diseños seguros, constructibles y conformes con la normativa.

Consideraciones de diseño

Un diseño de placa base eficaz requiere equilibrar resistencia, rigidez y practicidad.
Los aspectos clave del diseño incluyen:

• Distribución de la presión de contacto: La placa debe distribuir las cargas de la columna de manera uniforme sin superar la capacidad portante del hormigón.

• Espesor de la placa: Se determina por la flexión bajo las cargas de la columna. Las placas más gruesas reducen la deflexión pero aumentan el costo.

• Diseño de pernos de anclaje: Deben resistir tanto las fuerzas de levantamiento como las de corte, garantizando distancias de borde adecuadas.

• Capa de lechada: Actúa como interfaz entre la placa y la cimentación. Su espesor y resistencia a la compresión afectan la distribución de tensiones.

• Detallado de soldadura: El tamaño y la ubicación adecuados de la soldadura garantizan que la conexión columna-placa permanezca intacta bajo todos los casos de carga.

Los ingenieros también deben considerar las tolerancias de construcción y las condiciones de campo. Por eso, usar herramientas paramétricas como ProtaStructure ayuda a garantizar consistencia y precisión en múltiples conexiones.

Del diseño al detallado

Una vez completada la verificación del diseño, el detallado se vuelve fundamental. ProtaStructure genera automáticamente planos de fabricación que incluyen:

• Geometría de la placa y disposición de los pernos,

• Tamaños y símbolos de soldadura,

• Dimensiones de la interfaz con la cimentación.

Estos detalles pueden exportarse sin problemas a ProtaSteel y a otros entornos CAD, garantizando la interoperabilidad en todo el flujo de trabajo del proyecto.

Además,Centro de ayuda de Prota Software, y el canal de YouTube, dedicado a capacitaciones y tutoriales, brindan soporte técnico continuo para ayudar a los usuarios a lograr diseños eficientes y conformes con la normativa.

Por qué es importante

Las placas base de acero pueden parecer componentes pequeños, pero cumplen un papel decisivo en la seguridad y el desempeño de las estructuras de acero.
Comprender su comportamiento, seleccionar las dimensiones adecuadas y seguir estándares internacionales de diseño es esencial para una transferencia de carga confiable.

Al usar ProtaStructure, los ingenieros pueden diseñar, verificar y detallar placas base con mayor rapidez y precisión. Los proyectos se benefician de mayor seguridad, menos retrabajos y mejor constructibilidad.

Para conocer metodologías detalladas y las capacidades del software, consulte la Guía de diseño de placas base de acero y Hoja de comparación de versiones.
