Les platines métalliques assurent la liaison essentielle entre les poteaux en acier et leurs fondations en béton. Elles transmettent les charges de façon sûre et efficace tout en préservant la stabilité de l’ouvrage. Savoir comment ces platines se calculent, s’analysent et se détaillent est indispensable à tout ingénieur structure.
Qu’est-ce qu’une platine métallique ?
Une platine métallique est une tôle d’acier soudée au pied d’un poteau métallique. Son rôle premier est de répartir les charges concentrées du poteau dans la fondation en béton. Sans elle, un écrasement localisé ou une instabilité peuvent apparaître au niveau de l’appui.
La platine n’est pas seulement un composant structurel : elle conditionne la précision de la transmission des charges. Elle reprend les efforts normaux, tranchants et les moments, et garantit la stabilité du poteau sous les différentes combinaisons de charges.
Un calcul soigné améliore par ailleurs la durabilité, la constructibilité et le coût de l’ouvrage.
Cet article examine les fonctions des platines, leurs principes de calcul et la façon dont un outil moderne comme ProtaStructure simplifie et automatise le processus.
Cas d’usage
Les platines métalliques sont présentes dans presque toutes les ossatures acier. Leurs exigences de calcul varient toutefois selon le type de structure, les charges et les conditions environnementales. Voici quelques applications clés :
-
Bâtiments industriels : machines lourdes et ponts roulants génèrent des charges verticales et horizontales importantes. Des platines robustes sont déterminantes pour la stabilité.
-
Immeubles de grande hauteur : les poteaux fortement chargés et élancés demandent des platines qui répartissent uniformément les efforts.
-
Ponts et infrastructures : les platines ancrent poutres et treillis métalliques, maintiennent l’alignement et reprennent les efforts de soulèvement.
-
Entrepôts et plateformes logistiques : ces bâtiments présentent souvent des trames de poteaux répétitives avec des géométries de platine variables selon les charges.
-
Réhabilitation et renforcement : lorsque les fondations existantes sont réutilisées, des platines sur mesure permettent d’adapter les nouvelles configurations de poteaux.
Chaque cas impose une attention particulière à l’épaisseur de la platine, à l’implantation des tiges d’ancrage et aux propriétés du lit de mortier de calage.
Comment ProtaStructure simplifie le calcul des platines

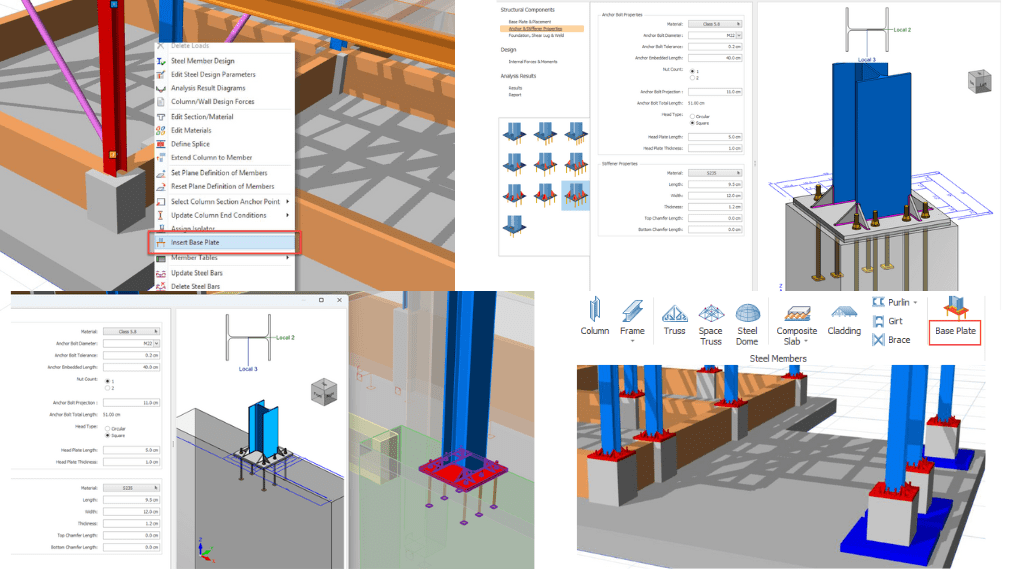

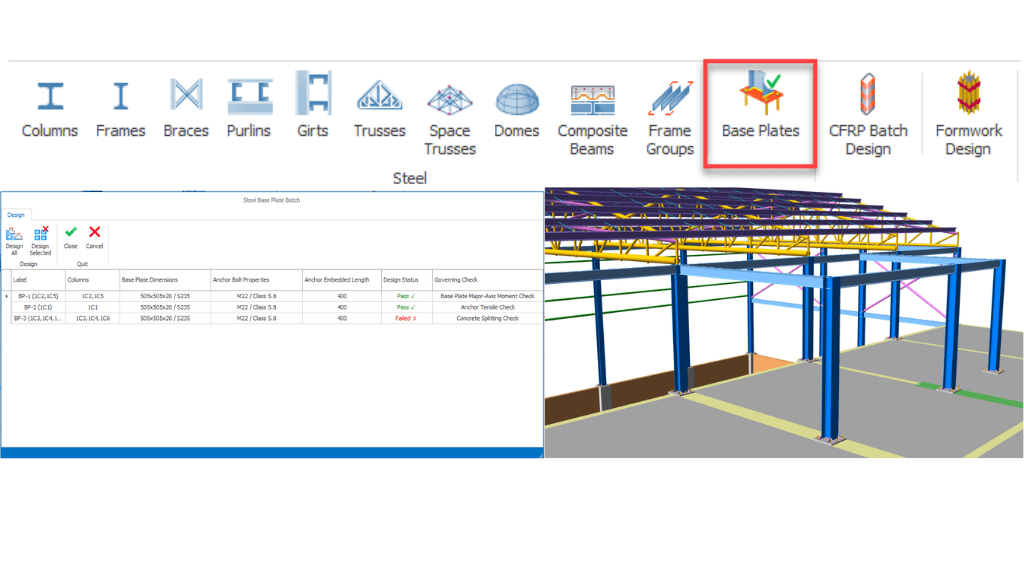

Dans ProtaStructure, le calcul des platines métalliques s’appuie sur une macro dédiée et pleinement intégrée. Le module automatise la définition de la géométrie, la récupération des charges et les vérifications normatives.
Le déroulement est direct :
-
Sélectionner le poteau métallique et définir les paramètres de l’assemblage.
-
Le logiciel génère automatiquement la platine, les tiges d’ancrage et l’interface de calage.
-
Les vérifications sont menées selon les référentiels internationaux, notamment l’EN 1993-1-8 (Eurocode 3) et l’AISC Design Guide 1.

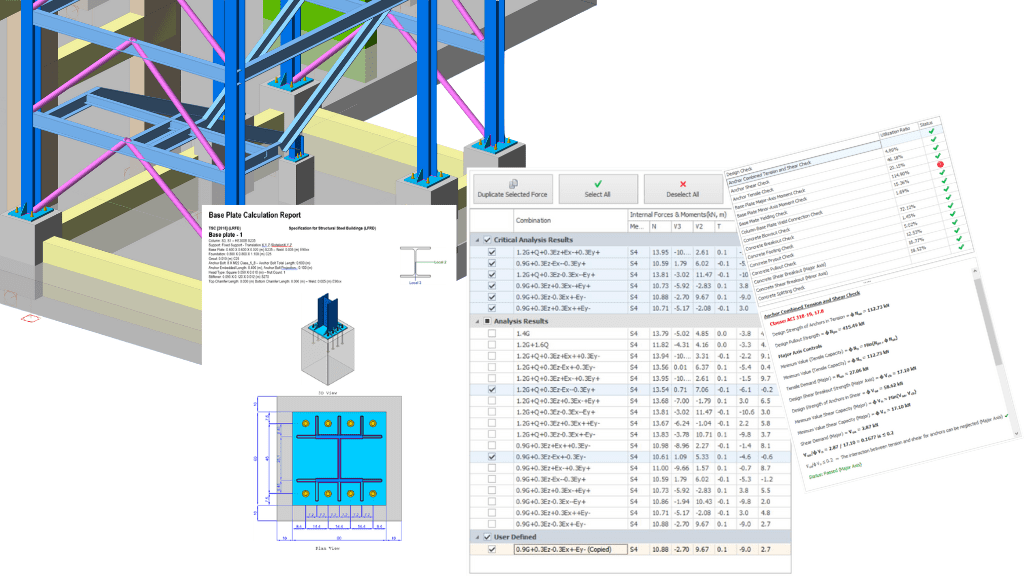

La note de calcul intégrée comprend :
-
la vérification des pressions de contact aux états limites de service et ultime,
-
la vérification des tiges en traction et en cisaillement,
-
les vérifications de flexion de la platine et de résistance des soudures.
Les résultats se visualisent en 2D comme en 3D, ce qui permet de comprendre la répartition des contraintes sur la platine.
L’ingénieur produit ainsi en quelques minutes des calculs sûrs, conformes et réalisables sur chantier.
Points de vigilance
Un bon calcul de platine équilibre résistance, rigidité et faisabilité.
Les aspects déterminants sont les suivants :
-
Répartition des pressions de contact : la platine doit répartir les charges du poteau sans dépasser la capacité portante du béton.
-
Épaisseur de la platine : dictée par la flexion sous les charges du poteau. Une platine plus épaisse limite la déformation mais coûte plus cher.
-
Tiges d’ancrage : elles doivent reprendre soulèvement et cisaillement tout en respectant les distances aux bords.
-
Lit de calage : interface entre la platine et la fondation. Son épaisseur et sa résistance en compression influent sur la répartition des contraintes.
-
Soudures : une gorge et une implantation correctes garantissent la tenue de la liaison poteau-platine sous toutes les combinaisons.
L’ingénieur doit aussi tenir compte des tolérances d’exécution et des conditions de chantier. Les outils paramétriques comme ProtaStructure assurent alors cohérence et précision sur l’ensemble des assemblages.
Du calcul aux plans d’exécution
Une fois les vérifications terminées, la production des plans devient déterminante. ProtaStructure génère automatiquement des plans de fabrication comprenant :
-
la géométrie de la platine et l’implantation des boulons,
-
les gorges et symboles de soudure,
-
les cotes de l’interface avec la fondation.
Ces éléments s’exportent directement vers ProtaSteel et les autres environnements de CAO, ce qui préserve l’interopérabilité sur toute la chaîne du projet.
Le Centre d’aide Prota Software et la chaîne YouTube apportent en outre formations, tutoriels et assistance technique continue pour des calculs efficaces et conformes.
Pourquoi c’est important
Les platines métalliques paraissent secondaires, mais elles pèsent lourd dans la sécurité et la performance des ossatures acier.
Comprendre leur comportement, choisir les bonnes dimensions et suivre les normes internationales sont des conditions d’une transmission fiable des charges.
Avec ProtaStructure, l’ingénieur calcule, vérifie et détaille les platines plus vite et avec plus de justesse. Les projets y gagnent en sécurité, en constructibilité, et les reprises diminuent.
Pour approfondir les méthodes et les capacités du logiciel, consultez le guide de calcul des platines métalliques et le comparatif des versions.
