ProtaStructure v9.0.445 constitue à ce jour l’évolution la plus complète de nos outils d’analyse structurelle en 2026. Cette version porte sur le calcul des poteaux en béton armé, l’analyse sismique, le ferraillage et la modélisation BIM. Chaque apport répond à une difficulté réelle rencontrée au quotidien par les ingénieurs structure.
Cet article passe en revue chaque nouveauté, en expliquant ce qu’elle change concrètement. Vous saurez ainsi exactement ce qui vous attend après le passage à la v9.0.445.
Que vous soyez déjà utilisateur ou en phase d’évaluation, ce guide donne une vue d’ensemble claire de la version.
1. Calcul des poteaux en béton armé : le module le plus enrichi
Prota Software a concentré sur le calcul des poteaux en béton armé plus d’améliorations que sur tout autre module. Les équipes travaillant sur des ouvrages en béton armé en tireront le bénéfice le plus net : calcul accéléré, meilleure lisibilité et conformité normative renforcée.
Coefficients de longueur de flambement modifiables dans la fenêtre principale
Les coefficients de longueur de flambement (Beta) des poteaux et des voiles se consultent et se modifient désormais directement dans la fenêtre principale de calcul des poteaux. Il fallait auparavant passer par des réglages séparés. Il suffit maintenant de cocher « Beta Edited » et d’ajuster les valeurs sur place, ce qui rend la revue des calculs d’élancement plus rapide et plus fiable.
Option d’armatures de liaison accessible depuis l’interface de calcul
L’option « Do not use tie bars in Columns » se trouve désormais dans l’interface de calcul des poteaux. Il n’est plus nécessaire de quitter l’environnement de calcul pour modifier ce réglage : l’attention reste sur les décisions de conception plutôt que sur la navigation dans les menus.
Conformité SNI — suppression de la vérification Pu
La vérification (Pu < 0,1 Ag.fc’) a été retirée des rapports poteau fort–poutre faible, conformément à la clause R18.7.1 de la SNI 2847:2019. Les utilisateurs du code indonésien obtiennent ainsi une sortie conforme sans correction manuelle.
Conformité SNI — valeurs Vu et Vn actualisées
Le rapport d’effort tranchant des nœuds poteau-poutre applique désormais des valeurs Vu et Vn strictement conformes aux exigences du code SNI, ce qui supprime les retraitements sur les projets indonésiens. Ces deux correctifs assurent ensemble une sortie poteaux pleinement conforme.
Rapport de calcul au cisaillement Eurocode amélioré
La section Shear Design Details des rapports de calcul de poteaux selon l’Eurocode fournit une sortie plus claire et plus complète. Le rapport de vérification au cisaillement des poteaux gagne lui aussi en contenu. Les vérificateurs suivent ainsi plus facilement le fil des calculs.
Calcul des poteaux VOM amélioré
ProtaStructure calcule désormais avec plus de justesse les poteaux marqués VOM (Vertical Ordinary Members), en reflétant mieux l’intention normative pour ces éléments. Les résultats du calcul sismique gagnent en fiabilité.
2. Analyse sismique : plus de contrôle et de lisibilité
Le calcul sismique exige précision et documentation claire. La v9.0.445 apporte plusieurs évolutions qui donnent davantage de contrôle sur les vérifications, et des rapports plus transparents pour les vérificateurs et les auditeurs.

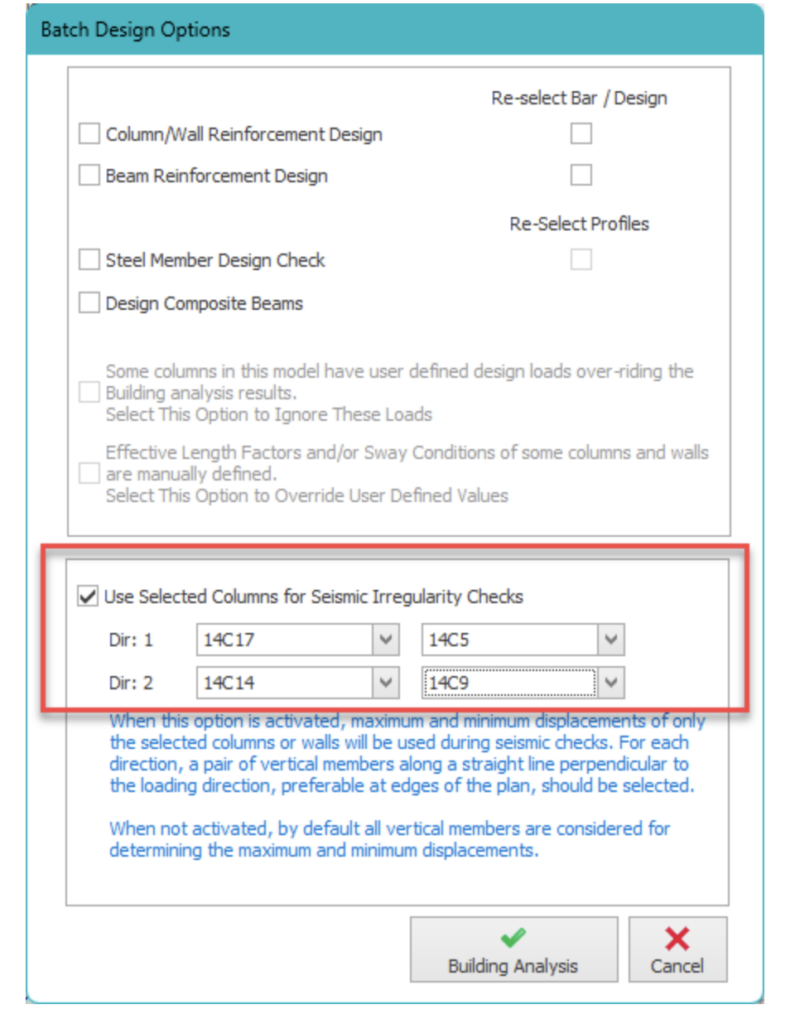

Poteaux sélectionnables pour les vérifications d’irrégularité
Il est désormais possible de désigner des poteaux ou des voiles précis pour les vérifications d’irrégularité sismique : le logiciel ne retient que ces éléments pour déterminer les déplacements maximaux et minimaux. Les éléments choisis se placent de préférence en rive de plan, perpendiculairement à la direction de chargement. Lorsque l’option est désactivée, le logiciel reprend l’ensemble des éléments verticaux, comme auparavant.
La fonction prend tout son intérêt sur les plans irréguliers : elle rapproche le logiciel du jugement qu’un ingénieur expérimenté applique à l’interprétation des codes sismiques.
Analyse pushover : choix de la direction
Les directions d’analyse pushover se sélectionnent désormais individuellement : 0°, 90°, 180° et 270°. L’évaluation de performance et les rapports sont produits séparément pour chaque direction retenue, ce qui rend l’évaluation des bâtiments plus fine.
Détail du coefficient R (NSR) dans les rapports
Les rapports de vérifications post-analyse détaillent désormais le calcul du coefficient R pour les projets NSR. La réduction des efforts sismiques devient entièrement traçable, ce qui facilite les contrôles internes comme les audits externes.

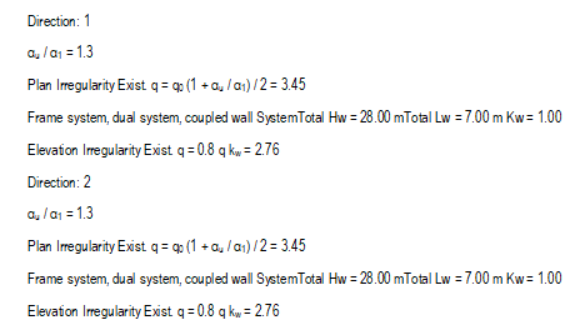

Étapes de calcul du coefficient q selon l’EC8
Le rapport de vérifications post-analyse des modèles EC8 détaille désormais les étapes de calcul du coefficient q. Les ingénieurs qui travaillent sous Eurocode 8 retracent précisément l’origine du coefficient de comportement, ce qui sert la revue par les pairs et les exigences de documentation.

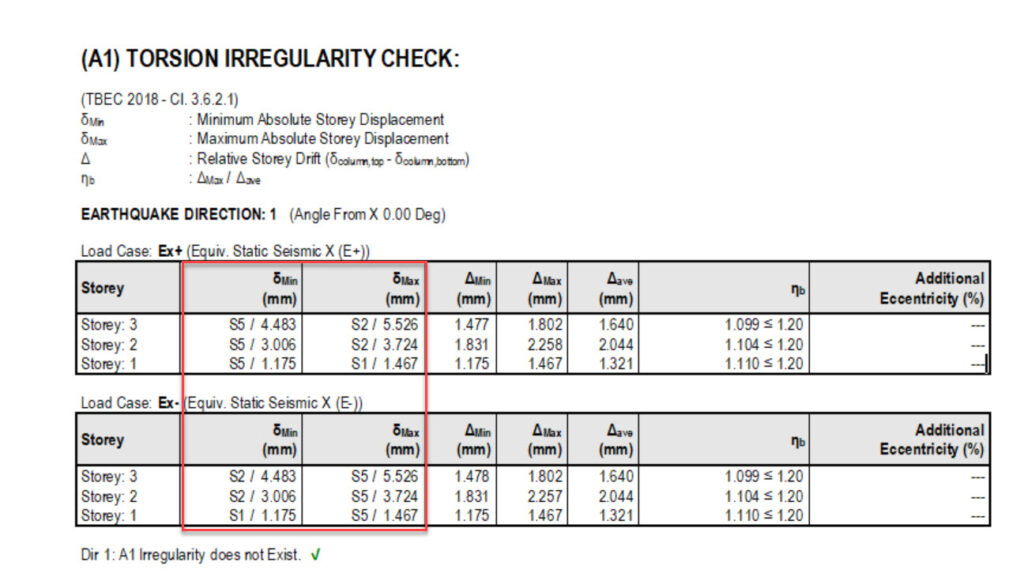

Vérification d’irrégularité de torsion : repères de poteaux affichés
Les repères de poteaux figurent désormais à côté des valeurs de déplacement maximal et minimal du tableau de vérification d’irrégularité de torsion. Les poteaux qui provoquent la torsion se repèrent beaucoup plus vite, ce qui oriente les décisions de conception.
3. Ferraillage : des plans plus intelligents, moins de travail manuel
Le ferraillage automatisé est l’un des points forts de ProtaStructure Suite. La v9.0.445 réduit encore le travail manuel sur plusieurs tâches et permet de produire plus vite des plans exacts et conformes.

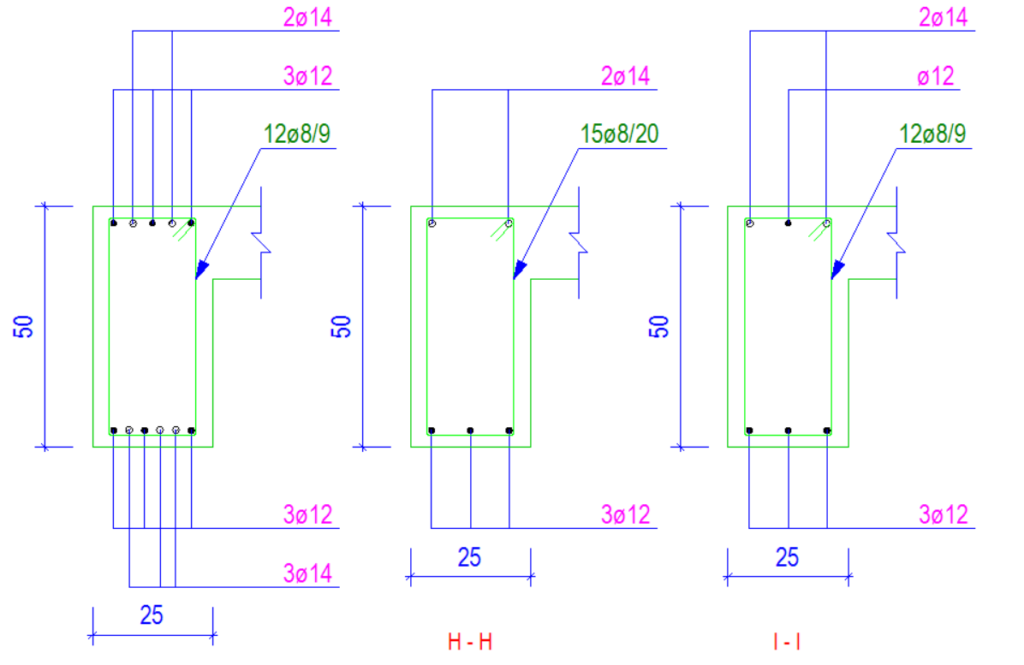

Hachurage des armatures de poutre en coupe
Les armatures de poutre apparaissent désormais hachurées dans les coupes. Leur disposition se lit plus clairement sur les documents d’exécution : cette amélioration répond directement aux retours des ingénieurs et relève la qualité de la documentation.

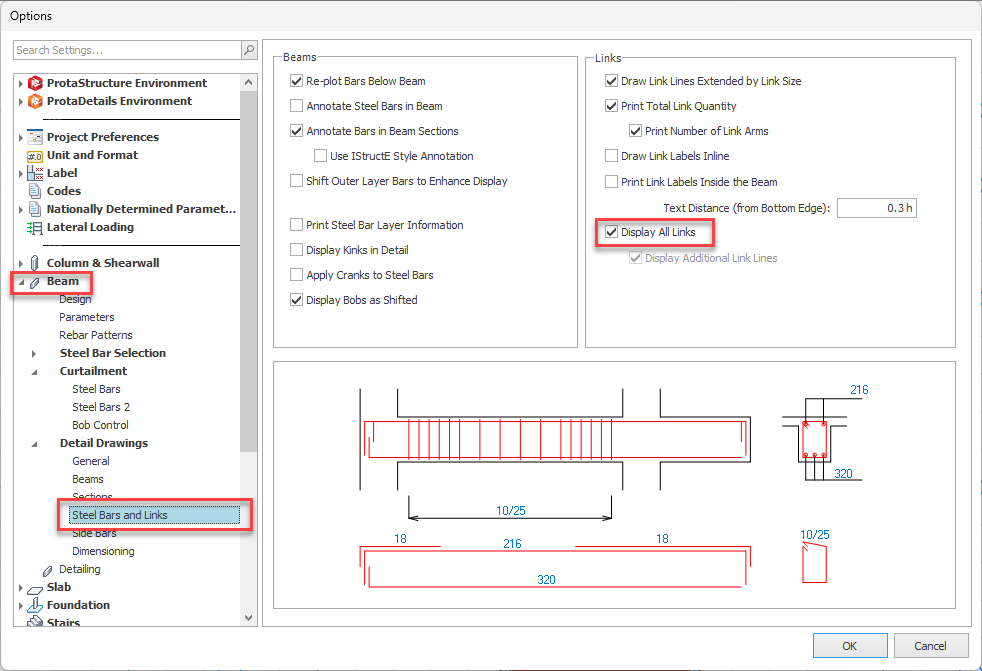

Tous les cadres affichés dans les détails de poutre
Les plans de détail de poutre peuvent désormais afficher tous les cadres. Certains étaient auparavant omis par souci de lisibilité. L’affichage complet facilite l’établissement des nomenclatures d’armatures, tout en laissant à l’ingénieur la maîtrise de ce qui figure sur chaque plan.

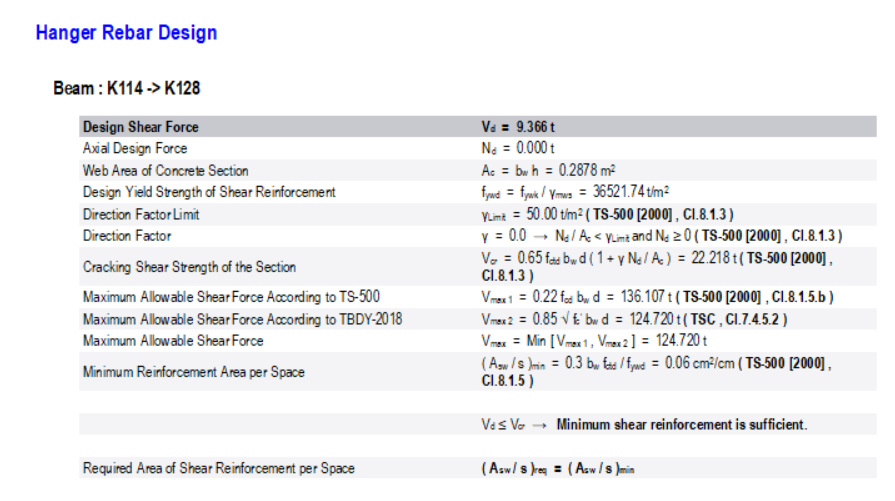

Calcul des étriers de suspension dans la note détaillée
La note de calcul détaillée des poutres intègre désormais le calcul des étriers de suspension. Chaque composant du ferraillage est ainsi documenté, ce qui comble une lacune souvent signalée.
Affichage des armatures des voiles
Les voiles bénéficient désormais d’un affichage complet des armatures. Leurs plans atteignent le niveau de détail déjà disponible pour les poutres et les poteaux, au bénéfice des projets à fort système de contreventement.
Détail d’ouverture de dalle selon la TBDY 7.11.6
Un détail de ferraillage conforme à la TBDY 7.11.6 est désormais disponible pour les trémies de dalle. Les exigences du code turc s’appliquent automatiquement, sans traitement manuel d’un projet à l’autre.
Position des recouvrements dans les élévations de poteaux
Une nouvelle option contrôle la position des recouvrements d’armatures longitudinales dans les élévations de poteaux : l’ingénieur choisit comment et où les recouvrements apparaissent sur les plans.
Les plans produits correspondent ainsi plus précisément aux standards du bureau d’études et aux exigences du projet.
Hachurage des armatures d’escalier en coupe
Le hachurage s’applique désormais aux coupes d’armatures d’escalier, et non plus aux seules coupes de poutres. Les détails d’escalier atteignent la même lisibilité, ce qui rend la documentation d’exécution plus homogène et plus facile à lire sur le chantier.
4. Modélisation et éditeur graphique : des gains de productivité
Au-delà de l’analyse et du calcul, la v9.0.445 améliore la construction quotidienne du modèle : les tâches répétitives vont plus vite et les erreurs de géométrie diminuent. Les raccourcis du menu contextuel mettent les actions courantes à portée de clic.
Commandes de dessin continues
Les commandes de dessin restent actives jusqu’à l’appui sur ÉCHAP. Il fallait auparavant réactiver la commande à chaque élément. Le placement d’éléments répétitifs sur de grands plans demande désormais nettement moins de temps, avec moins d’interruptions.
Accrochage aux points d’intersection
Une nouvelle option permet aux éléments de s’accrocher précisément aux points d’intersection. Les configurations complexes comportent moins d’erreurs de géométrie et la justesse du modèle progresse, en particulier sur les trames denses.
Mise à jour des conditions d’extrémité par le menu contextuel
Les commandes « Update Column End Conditions » et « Update Beam End Conditions » figurent désormais dans le menu contextuel, dès qu’un poteau ou une poutre est sélectionné. Une action fréquente se fait ainsi en un clic au lieu de plusieurs étapes de menu.

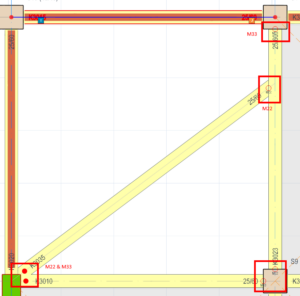

Relâchements d’extrémité de poutre affichés explicitement
Les relâchements de moment M22 ou M33 apparaissent explicitement aux extrémités de poutre lorsqu’ils ne coexistent pas. L’ingénieur vérifie ainsi rapidement les conditions d’extrémité et détecte d’éventuelles erreurs de modélisation avant l’analyse plutôt qu’après.
Transfert des poteaux cruciformes vers ProtaSteel
Le transfert des poteaux cruciformes vers ProtaSteel gagne en fiabilité, et la dénomination dans le tableau de quantités de matériaux a été revue. Les échanges entre modélisation structurelle et plans d’exécution acier deviennent plus propres et plus cohérents.
Message d’avertissement de la conversion de nervures en poutres
Le message d’avertissement de l’opération « Convert Ribs to Beam » est désormais plus explicite : l’ingénieur mesure exactement ce que la conversion affecte avant de valider, ce qui limite les modifications involontaires du modèle.
Prolongement d’un élément jusqu’à une poutre courbe
La commande de prolongement d’un élément fonctionne désormais de façon fiable lorsqu’une poutre métallique rejoint une poutre courbe. Les projets acier de géométrie complexe rencontrent ainsi moins d’échecs de commande.
5. Calcul des poutres en béton armé : vérifications et rapports enrichis
La v9.0.445 apporte aussi des améliorations ciblées au calcul des poutres en béton armé : alertes plus précoces, rapports plus complets et couverture normative élargie.

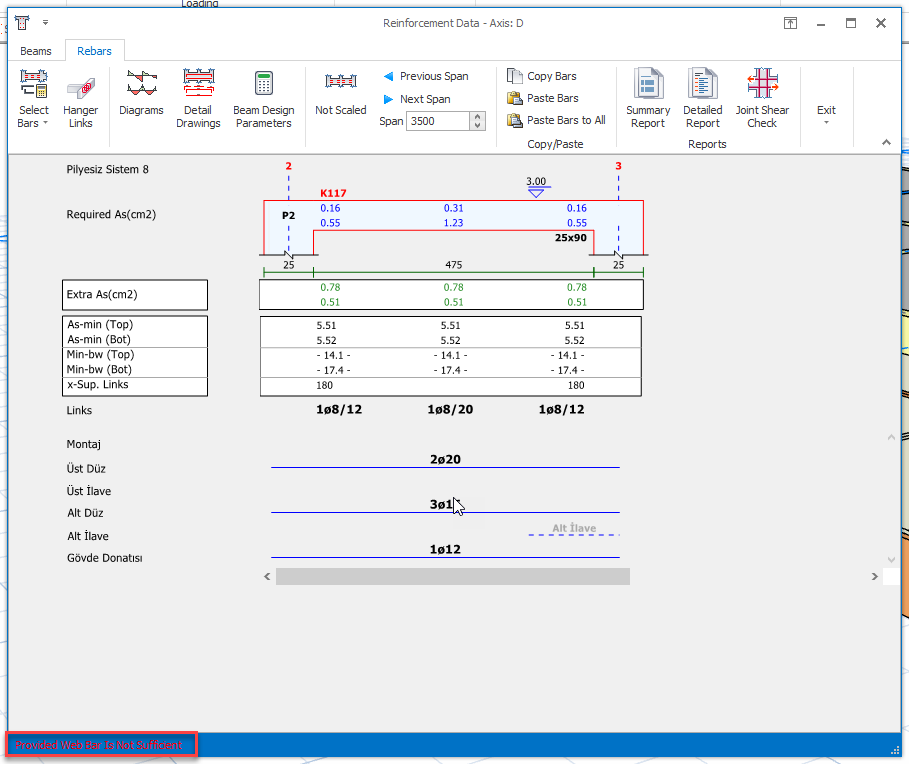

Avertissement en cas d’armature d’âme insuffisante
Un avertissement s’affiche désormais dans la fenêtre de calcul lorsque l’armature d’âme est insuffisante. Le problème se détecte immédiatement, ce qui évite qu’un ferraillage non conforme n’atteigne la phase de documentation.
Calcul des longrines selon les codes indiens
Le calcul des longrines de fondation couvre désormais pleinement les codes indiens. Les équipes travaillant sous normes IS n’ont plus besoin de contournements manuels pour cet élément courant.
Effort tranchant selon l’EC8 5.4.2.2 dans la note détaillée
La note de calcul détaillée des poutres intègre désormais le calcul de l’effort tranchant selon la clause 5.4.2.2 de l’EC8. Les ingénieurs sous Eurocode disposent d’une traçabilité complète des sollicitations de cisaillement issues du dimensionnement en capacité.
Ajout du schéma Standard Pattern-9 (BS)
Le schéma Standard Pattern-9, courant sur les projets menés sous normes britanniques, s’ajoute aux options disponibles. Les équipes travaillant sous code BS l’appliquent directement, sans configuration manuelle.
Filtre des poutres non vérifiées amélioré
Le filtre des poutres non vérifiées de la fenêtre de calcul gagne en précision. Les poutres non conformes s’isolent plus vite sur les grands modèles, ce qui accélère nettement les itérations de conception.
Marques d’impression conservées
Les marques d’impression des fenêtres de calcul de poteaux et de poutres sont conservées d’une session à l’autre. Il n’est plus nécessaire de refaire les sélections après réouverture de l’interface, ce qui facilite l’impression sélective sur les gros dossiers.

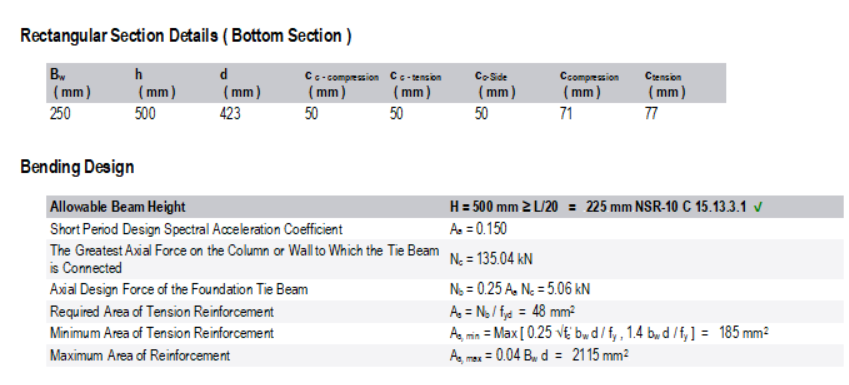

Vérification NSR 15.13.3.1 pour les longrines et poutres de fondation
Une vérification supplémentaire couvre les poutres et longrines de fondation au titre de la clause 15.13.3.1 de la NSR. Les ingénieurs sous code colombien disposent d’un contrôle plus complet pour ces éléments.
6. Fondations et vérification au poinçonnement
Les fondations et les vérifications au poinçonnement bénéficient de plusieurs améliorations ciblées : vérifications plus justes et rapports plus lisibles pour les semelles isolées, les radiers et les zones sensibles au poinçonnement.
Cisaillement unidirectionnel selon le code indien (IS-456)
La vérification au cisaillement unidirectionnel des semelles isolées respecte désormais le code indien IS-456. Les équipes sous normes IS obtiennent une vérification alignée, sans retraitement manuel.
Poinçonnement des poteaux métalliques sur radier
Le rapport de vérification au poinçonnement des radiers en éléments finis supportant des poteaux métalliques a été amélioré, et les dimensions des poteaux y figurent désormais. Les vérificateurs contrôlent la géométrie sans recourir aux données du modèle.

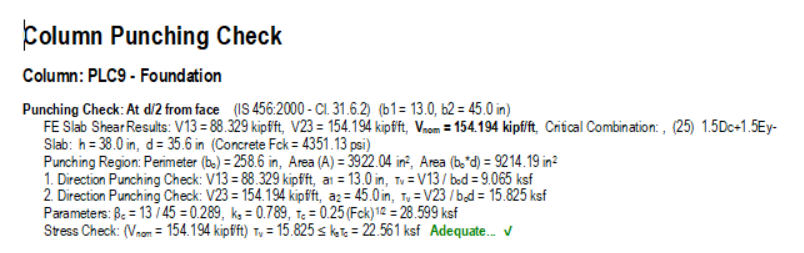

Dimensions des poteaux dans le rapport de poinçonnement
Les dimensions des poteaux apparaissent à l’intérieur du rapport de poinçonnement, qui devient autoportant pour la revue. Ingénieurs et auditeurs n’ont plus besoin d’ouvrir le modèle pour vérifier la géométrie.
Longrines de fondation selon la NSR (C15.13)
Une amélioration couvre les longrines de fondation au titre de la clause C15.13 de la NSR. Associée à la vérification 15.13.3.1, elle assure une conformité NSR complète et traçable sur les fondations.
Formulations du rapport de poinçonnement revues
Le rapport de poinçonnement emploie des formulations plus claires et une mise en page mieux structurée. Les résultats se lisent et s’interprètent plus vite, ce qui accélère les validations en revue de conception.
7. Calcul acier : nouvelles sections et maîtrise des flèches
Les capacités de calcul acier progressent nettement dans la v9.0.445 : nouveaux types de sections et contrôle plus souple des flèches élargissent la liberté de conception et limitent les contournements pour les profils non standards.

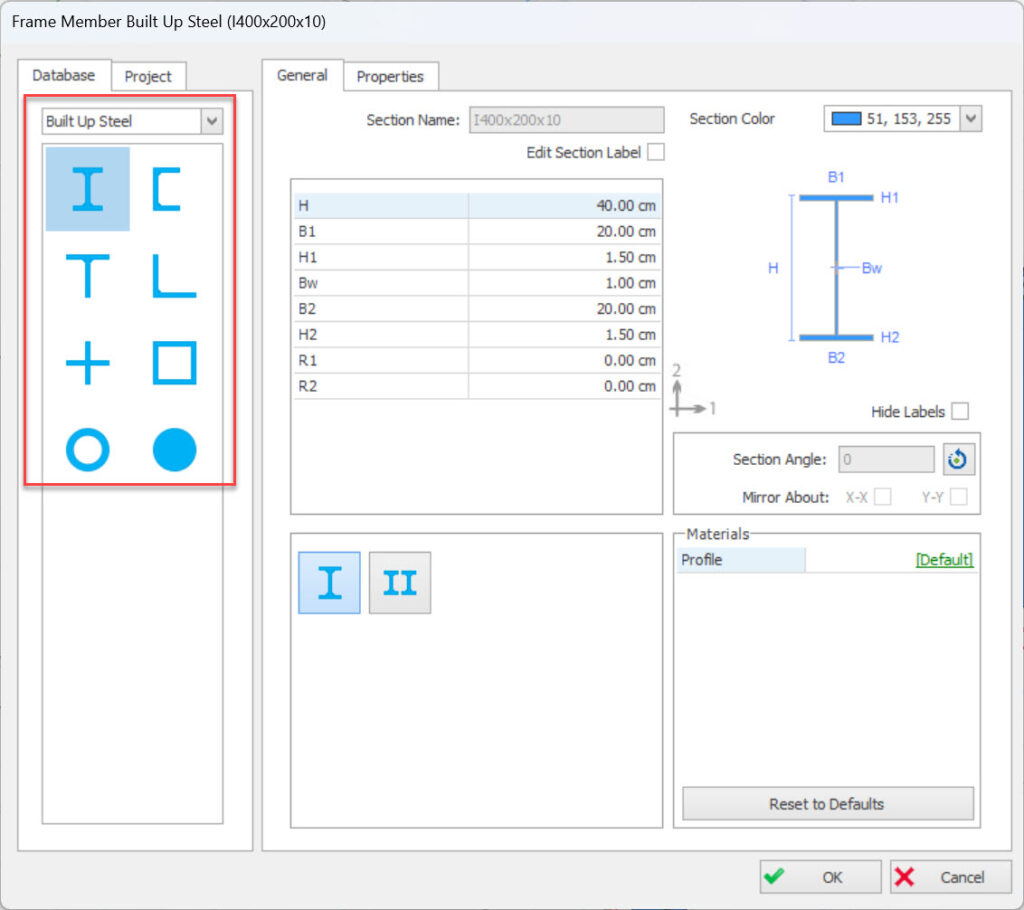

Nouvelles sections composées au catalogue
Trois nouveaux types de sections composées rejoignent le catalogue : section ronde, section en croix (+) et section en T. Les ingénieurs qui travaillent avec des profils personnalisés les trouvent désormais directement dans le logiciel, sans contournement manuel.

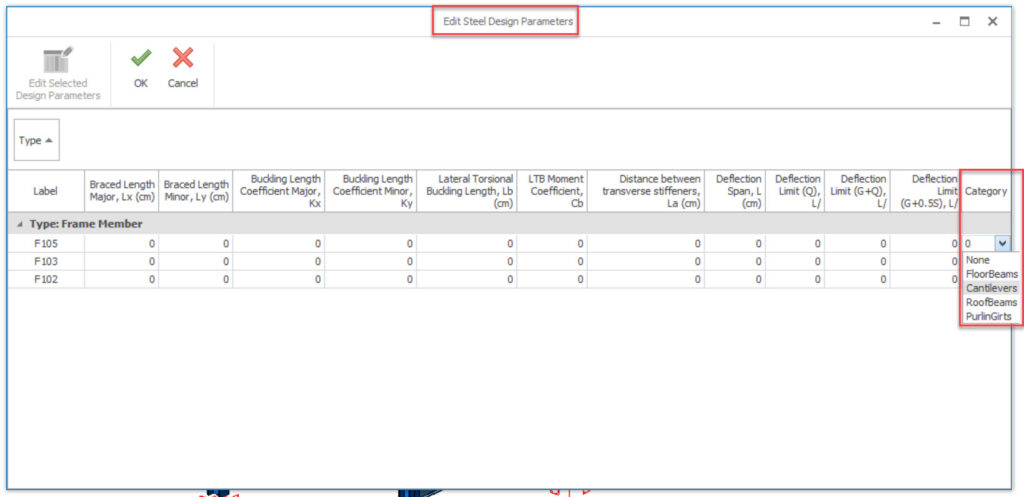

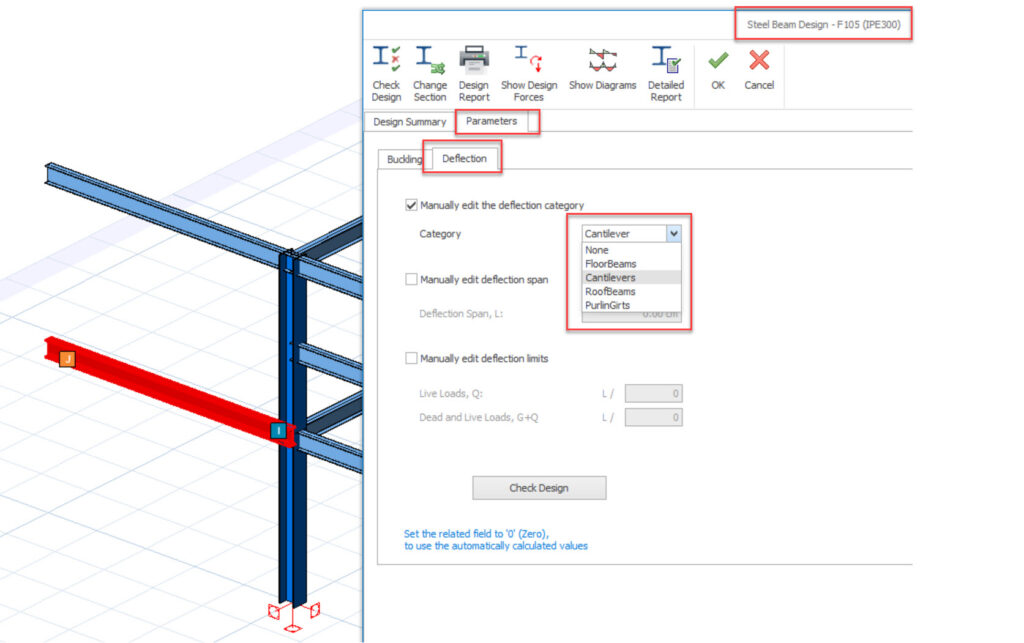

Catégorie de flèche définie manuellement pour les poutres métalliques
Les éléments métalliques se classent désormais manuellement pour le calcul des flèches : poutre de toiture, poutre de plancher, console ou panne/lisse. Les limites de flèche s’appliquent selon la catégorie affectée, et l’édition par sélection multiple fait gagner du temps sur les grandes structures.
Pannes et lisses : sélection des membrures contrôlée
La position des pannes sur le treillis détermine désormais quelles membrures peuvent être modifiées : si les pannes ne reposent que sur une membrure, la modification de section de l’autre est désactivée. Les affectations de section erronées, qui compromettraient la tenue du treillis, sont ainsi évitées.
Contreventements : nouvelles sections composées
Les sections ronde, en croix (+) et en T sont également disponibles pour le calcul des contreventements. Les mêmes options de catalogue s’appliquent ainsi aux poutres, poteaux et contreventements, ce qui simplifie le choix des sections.
8. Rapports et plans
La v9.0.445 améliore aussi les plans produits et le contenu des rapports. La documentation d’exécution gagne en exactitude et se prépare plus vite ; plusieurs évolutions réduisent directement les allers-retours entre documents.

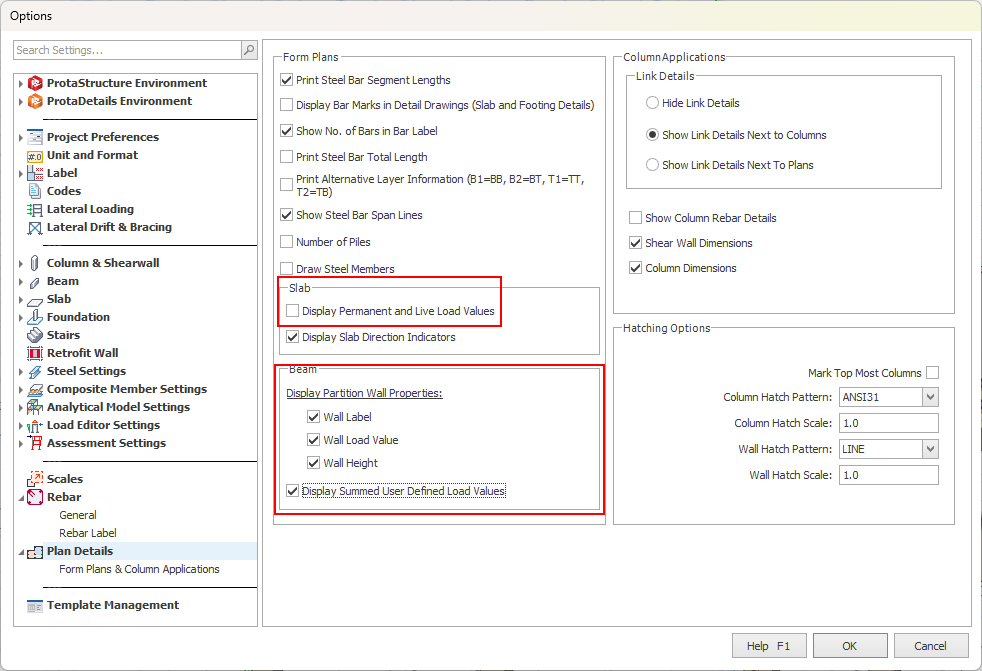

Charges de dalles et de poutres sur les plans de coffrage
Les charges de dalles et de poutres s’affichent désormais directement sur les plans de coffrage. La vérification des charges imposait auparavant de consulter un rapport séparé ; l’information figure maintenant sur le plan lui-même, ce qui accélère les revues et facilite la détection d’écarts.
Transfert des charges de dalles nervurées dans le rapport
Les charges des dalles nervurées se transmettent à la structure lors de l’analyse 3D, et le rapport de charges documente explicitement ce transfert. Les équipes qui emploient ces systèmes suivent ainsi le cheminement des charges de la dalle vers la structure.
Profondeur de fondation par élément dans les plans de détail
Les plans de détail des poteaux et des voiles reposant sur des fondations d’épaisseurs différentes indiquent désormais la profondeur propre à chaque élément. Une profondeur uniforme n’est plus appliquée à des conditions variables, ce qui supprime une erreur de dessin fréquente.

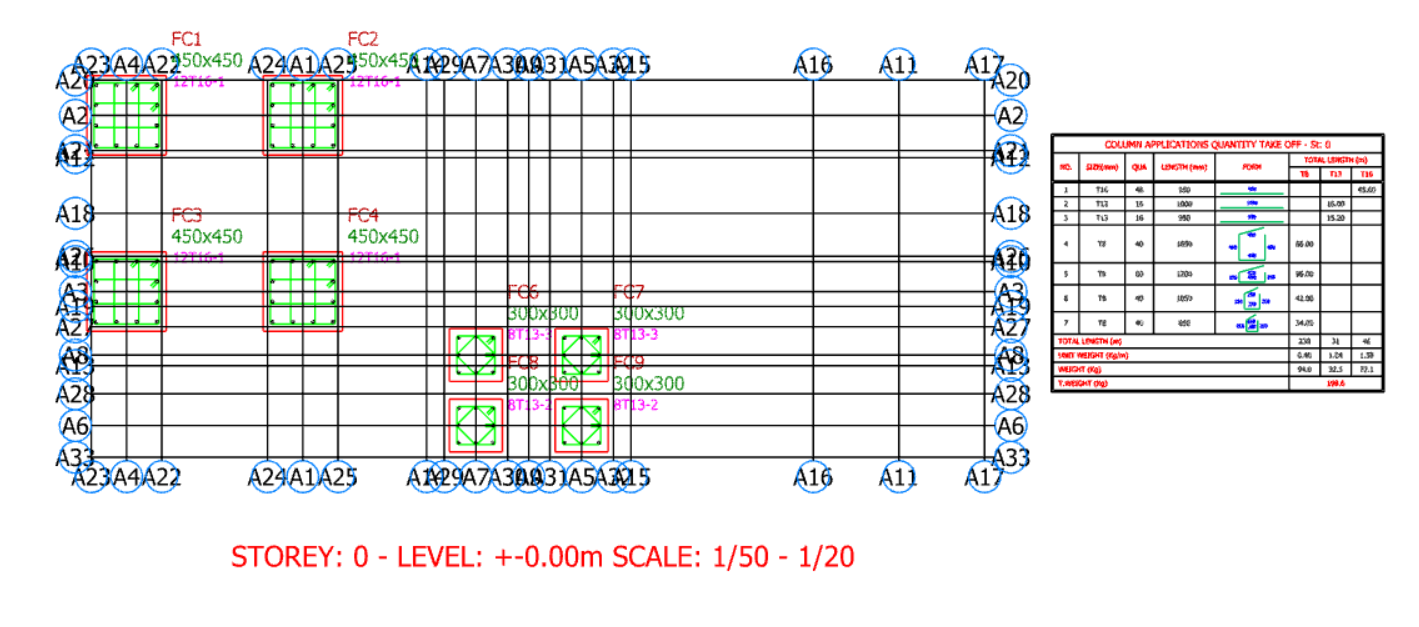

Aperçu du plan d’implantation des poteaux étendu à l’étage 0
L’aperçu du plan d’implantation des poteaux couvre désormais l’étage 0 en plus des niveaux supérieurs. L’implantation des poteaux se vérifie au niveau des fondations avec le même outil qu’au-dessus du sol, ce qui limite les oublis.
Info-bulle pour les bandes FE des dalles mixtes
Une info-bulle apparaît pour le type FE Strip dans la fenêtre des propriétés de bande de dalle. L’aide arrive directement dans l’application au moment du paramétrage, ce qui raccourcit la prise en main.
9. Récapitulatif des améliorations
| Module | Amélioration | Bénéfice |
| Poteaux béton armé | Coefficients Beta modifiables dans la fenêtre principale | Vérifications d’élancement plus rapides |
| Poteaux béton armé | Mises à jour de conformité SNI 2847:2019 | Sortie conforme au code indonésien |
| Poteaux béton armé | Option d’armatures de liaison dans l’interface | Paramétrage plus rapide |
| Analyse sismique | Poteaux sélectionnables pour l’irrégularité | Plus de contrôle sur le calcul |
| Analyse sismique | Choix de la direction en pushover | Évaluation de performance ciblée |
| Analyse sismique | Détail des coefficients R (NSR) et q (EC8) | Traçabilité complète des calculs |
| Poutres béton armé | Avertissement d’armature d’âme insuffisante | Détection précoce |
| Poutres béton armé | Effort tranchant EC8 5.4.2.2 dans la note | Traçabilité Eurocode |
| Poutres béton armé | Schéma Standard Pattern-9 (BS) | Conformité au code britannique |
| Ferraillage | Hachurage des coupes de poutres et d’escaliers | Plans plus lisibles |
| Ferraillage | Affichage de tous les cadres | Nomenclatures exactes |
| Ferraillage | Étriers de suspension dans la note détaillée | Documentation complète |
| Fondations | Cisaillement unidirectionnel IS-456 | Conformité au code indien |
| Fondations | Longrines selon la NSR | Conformité au code colombien |
| Poinçonnement | Dimensions des poteaux dans le rapport | Rapport autoportant |
| Acier | Nouvelles sections composées (ronde, croix, T) | Plus d’options de section |
| Acier | Catégorie de flèche définie manuellement | Vérifications de limites justes |
| Modélisation | Commandes de dessin continues | Modélisation plus rapide |
| Modélisation | Accrochage aux intersections | Moins d’erreurs de géométrie |
| Rapports | Charges de dalles et poutres sur les plans de coffrage | Revues plus rapides |
| Rapports | Transfert des charges de dalles nervurées | Cheminement des charges visible |
Pourquoi ces améliorations comptent en 2026
Les bureaux d’études subissent une pression croissante : livrer plus vite, avec moins d’erreurs, et sous un nombre grandissant de codes internationaux. Les mises à jour qui traitent de véritables goulets d’étranglement pèsent donc plus que jamais.
Prenons la vérification d’irrégularité sismique : ProtaStructure laisse désormais choisir les poteaux qui définissent l’enveloppe des déplacements. Le logiciel se range ainsi du côté du jugement de l’ingénieur plutôt que d’un comportement par défaut rigide. Les commandes de dessin continues et l’accrochage aux intersections peuvent sembler secondaires ; sur la durée d’un projet, ils économisent pourtant des heures de manipulation.
Les améliorations de rapports comptent elles aussi plus qu’il n’y paraît. Le détail du coefficient q de l’EC8, celui du coefficient R de la NSR et les repères de poteaux dans la vérification de torsion soutiennent directement la revue par les pairs. Lorsqu’un vérificateur peut suivre chaque étape de calcul, les cycles d’approbation raccourcissent et la confiance dans le projet augmente.
ProtaStructure v9.0.445 apporte donc une valeur immédiate et couvre cinq grands environnements normatifs — Eurocode, ASCE, SNI, NSR et TBDY — au sein d’une même plateforme.
À qui cette version profite-t-elle le plus ?
Aux ingénieurs travaillant sous plusieurs codes
Cette version cible quatre grands environnements normatifs : SNI (Indonésie), NSR (Colombie), Eurocode et TBDY (Turquie). Les bureaux d’études intervenant dans plusieurs juridictions y trouvent une valeur immédiate, en particulier sur les marchés où les contrôles locaux sont exigeants.
Aux équipes de calcul béton armé
C’est dans le calcul des poteaux en béton armé et le ferraillage que les améliorations sont les plus nombreuses. Les équipes dédiées aux bâtiments en béton armé en tirent donc le meilleur parti : la nouvelle fenêtre de calcul des poteaux et la note des étriers de suspension servent les projets de tours résidentielles, tandis que l’affichage des armatures de voiles profite aux ouvrages industriels. Dans les deux cas, moins d’étapes manuelles et des délais plus courts.
Aux ingénieurs menant des évaluations sismiques
Le choix de la direction en pushover et la sélection des poteaux pour les vérifications d’irrégularité sont des apports notables pour les évaluations de performance des bâtiments. Les équipes sur des projets sensibles au séisme maîtrisent plus finement le paramétrage de l’analyse et les rapports.
Conclusion
ProtaStructure v9.0.445 illustre bien ce qu’est une vraie évolution d’un logiciel d’analyse structurelle en 2026 : au-delà des ajouts de surface, elle s’attaque aux difficultés réelles du travail d’ingénierie. Contrôles sismiques plus fins, rapports plus riches, outils de modélisation plus rapides et documentation de ferraillage plus complète confortent la place de ProtaStructure comme plateforme d’ingénierie structurelle complète.
Prota Software continue de faire évoluer la plateforme dans plus de 100 pays. Des versions comme la v9.0.445 traduisent un engagement constant : rendre les ingénieurs plus productifs, plus précis et plus confiants.
Envie de découvrir ces améliorations ? Téléchargez ProtaStructure v9.0.445 depuis le Centre d’aide Prota, ou rendez-vous sur protasoftware.com pour demander un essai gratuit de 30 jours.
