Nous sommes heureux d’annoncer ProtaStructure Suite 2027. Cette version marque une avancée majeure pour le BIM structurel : du tout nouveau calcul de l’acier formé à froid à un moteur d’analyse quatre fois plus rapide, chaque discipline reçoit des apports concrets. Elle élargit également la couverture normative internationale et affine la productivité en modélisation, en plans d’exécution et en production de rapports.
Cet article passe en revue les points forts de ProtaStructure 2027 et explique en quoi chaque nouveauté permet de travailler plus vite et plus juste. Tours, bâtiments industriels ou projets résidentiels : chacun y trouvera de quoi progresser.
Pourquoi ProtaStructure Suite 2027 compte
Chez Prota Software, nous développons des logiciels de BIM structurel de premier plan depuis plus de 40 ans. Notre stratégie produit repose sur cinq priorités : des approches de modélisation concrètes, des technologies de calcul innovantes, l’amélioration des fonctions existantes, une localisation approfondie et une valeur réelle pour votre pratique quotidienne.
ProtaStructure Suite 2027 traduit ces cinq priorités à la fois. Cette version place la barre plus haut pour l’ensemble de la catégorie : aux capacités majeures s’ajoutent des dizaines d’ajustements qui, mis bout à bout, rendent le travail nettement plus fluide.

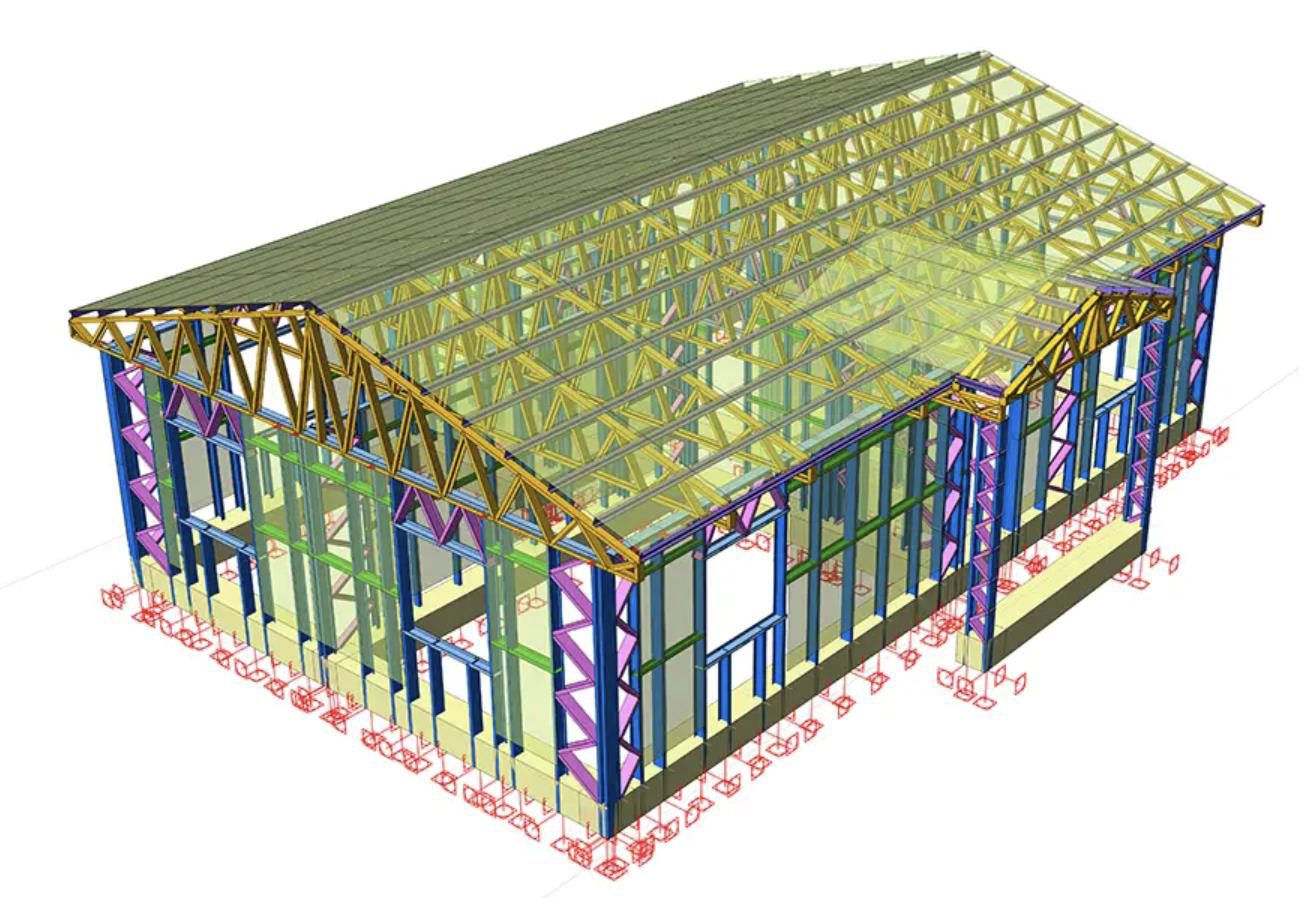

Calcul de l’acier formé à froid : une capacité entièrement nouvelle
Pour la première fois, ProtaStructure 2027 intègre un module complet de calcul de l’acier formé à froid. Modélisation, analyse et calcul des profilés formés à froid se font désormais sans quitter l’environnement intégré.
Le module prend en charge trois familles de codes :
- AISI S100-16/20 — la spécification AISC pour l’acier formé à froid (formats de sécurité LRFD et ASD)
- Eurocode EN 1993-1-3
- CYTHYE / TSC2016 (Turquie)
Le calcul couvre la traction, la compression, la flexion (axes fort et faible), le cisaillement, les actions combinées et la flèche en service. Les sections prises en charge comprennent les profils ouverts (C, Z, oméga) et fermés (RHS, SHS, tube circulaire).
La capacité des éléments est déterminée par la méthode de résistance directe (DSM). Les résistances se calculent directement à partir des charges de voilement élastique de la section brute, sans réduction itérative de la largeur des parois.

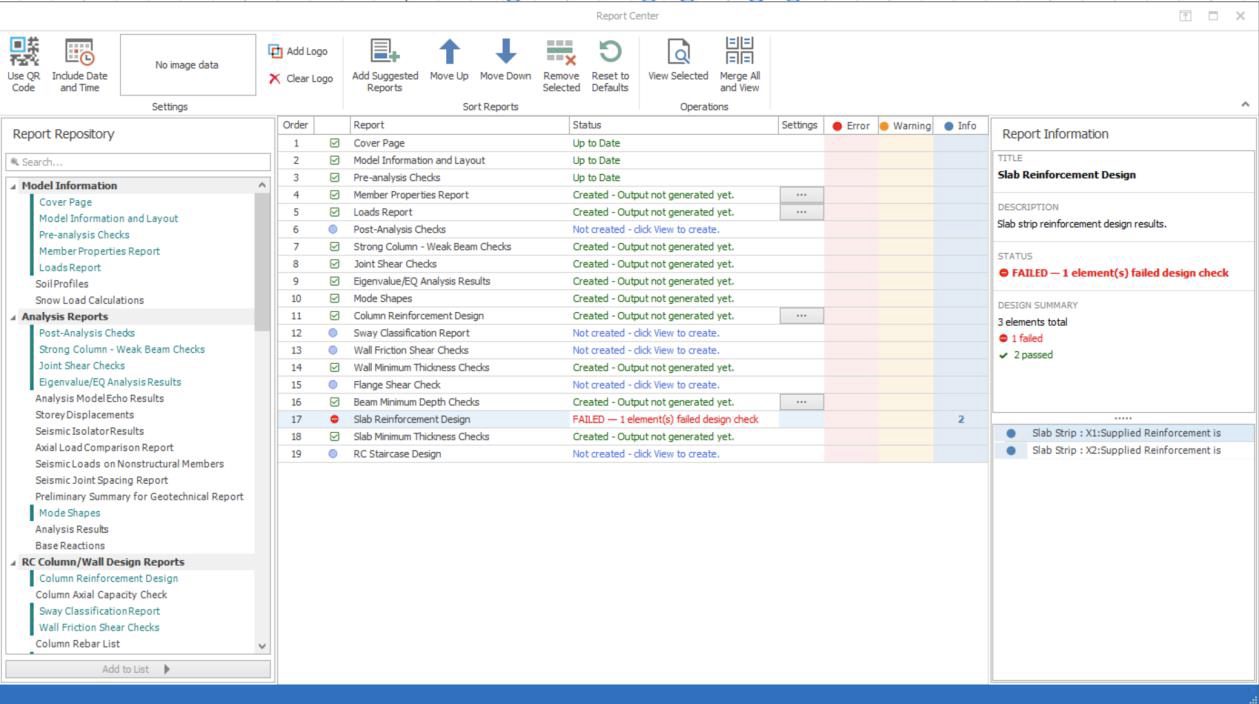

Un système de rapports centralisé
La production de rapports a été entièrement repensée dans ProtaStructure Suite 2027. Le nouveau système propose un circuit de remise plus intégré : un « Report Submission Set » unique occupe la place centrale et les rapports s’y ajoutent depuis le « Report Repository », avec un classement par glisser-déposer.
Tous les rapports du projet se génèrent désormais depuis un menu unique : il n’est plus nécessaire de parcourir chaque menu de calcul. Le système examine en outre automatiquement le projet — type de structure, matériaux, composants — et recommande les rapports manquants.
Autres améliorations :
- une page de garde présentable pour les dossiers de remise ;
- un nouveau rapport d’informations et de mise en page du modèle, avec vues 3D et vues en plan ;
- logo de l’entreprise, date et heure, et prise en charge du QR code pour l’authenticité ;
- une vue d’ensemble des erreurs, avertissements et informations sur tous les rapports.

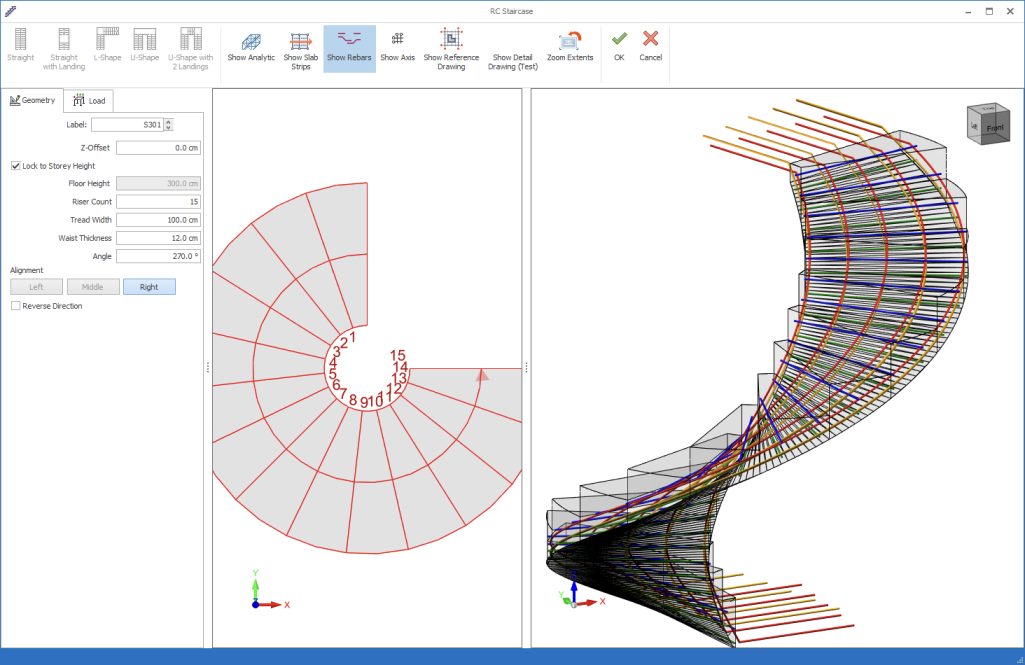

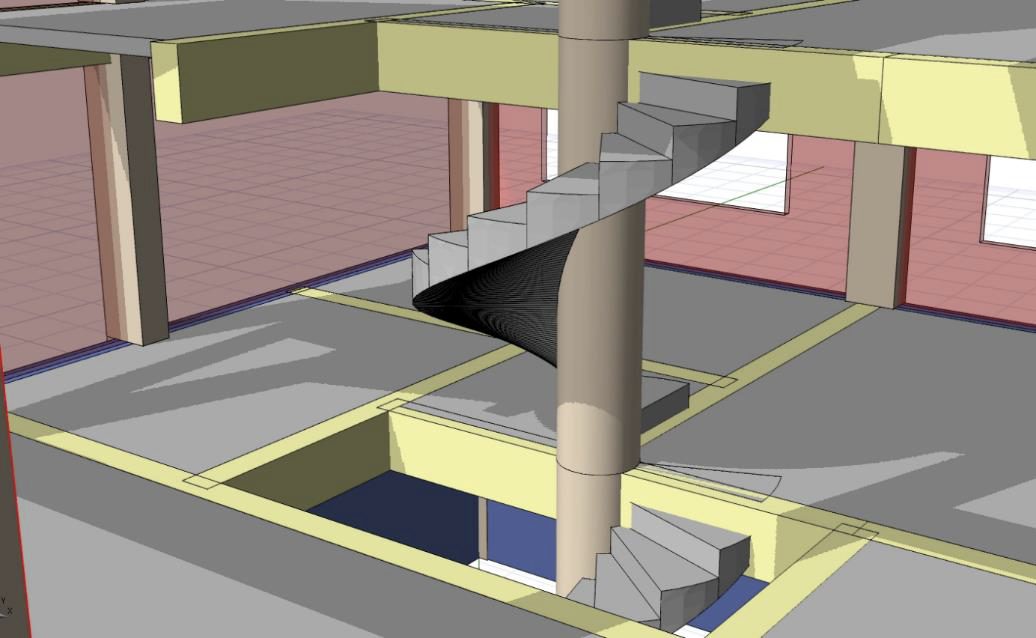

Modélisation et calcul des escaliers hélicoïdaux
ProtaStructure 2027 répond enfin à une demande de longue date : la modélisation et le calcul des escaliers hélicoïdaux. Les escaliers appuyés sur leur limon intérieur et/ou aux extrémités des volées sont désormais pleinement pris en charge, dans le même environnement que le reste de la structure.

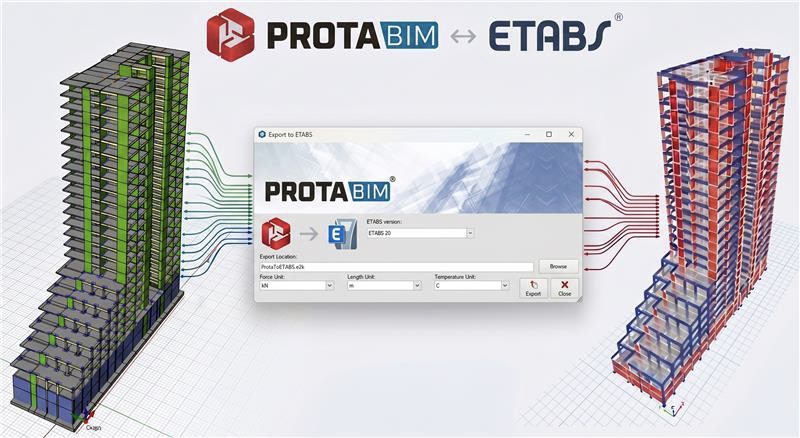

Import et export ETABS : une interopérabilité BIM bidirectionnelle
ProtaStructure 2027 introduit un import ETABS robuste, aux côtés d’un module d’export ETABS entièrement reconstruit. Ce circuit à double sens supprime la remodélisation manuelle d’une plateforme à l’autre.
Un import ETABS plus intelligent
L’import et l’export préservent fidèlement géométrie, matériaux, sections, charges et conditions aux limites. Vous bénéficiez notamment :
- de la conversion automatique des unités (impériales ou métriques) ;
- d’une correspondance intelligente des trames, orthogonales comme obliques ;
- de la gestion cumulative des altitudes d’étage ;
- de la distinction automatique entre matériaux béton et acier ;
- d’une prise en charge paramétrique complète des sections rectangulaires, circulaires, tubulaires, L, T, U et I/HE ;
- du classement automatique des cas de charge (DEAD → G, LIVE → Q).
Un export ETABS renouvelé
Le module d’export a été reconstruit de zéro. L’intégration ProtaStructure–ETABS génère désormais un fichier e2k fidèle, qui conserve chaque détail structurel. La prise en charge couvre les versions v13 à v23 d’ETABS.
Les possibilités comprennent la conversion souple des unités, la hiérarchie complète des étages et des trames, les coefficients de section fissurée selon l’ACI 318-19, l’affectation automatique des diaphragmes rigides, l’export des fonctions de spectre de réponse et une résolution intelligente de la géométrie 3D.
Vérifications automatiques des voiles selon l’ACI 318-19
ProtaStructure Suite 2027 automatise la détermination des exigences d’éléments de rive spéciaux (SBE) pour les voiles selon l’ACI 318-19, ce qui supprime entièrement les calculs manuels.
Approche en déplacements
Un élément de rive spécial est requis lorsque c > lw / (600 × du/hw), où c est la profondeur maximale de l’axe neutre, lw la longueur du voile, du le déplacement de calcul et hw la hauteur du voile. Le rapport du/hw n’est pas pris inférieur à 0,005.
Approche en contraintes
Des éléments de rive spéciaux sont également requis lorsque la contrainte de compression maximale en fibre extrême dépasse 0,2 f’c, calculée par un modèle élastique linéaire sur les propriétés de section brute. Les deux approches sont évaluées simultanément et les résultats figurent directement dans les notes de calcul des voiles.
Une couverture normative internationale élargie
ProtaStructure 2027 apporte plusieurs mises à jour et ajouts normatifs majeurs :
- Code sismique indien IS 1893-2025 — les projets indiens bénéficient automatiquement des dernières cartes d’aléa sismique et dispositions de calcul.
- Calcul des poutres et poteaux en béton armé selon le code thaïlandais (DPT 1302-61) — les clauses DPT sont intégrées par-dessus l’ACI 318, pour des calculs conformes en Thaïlande.
- Calcul du déplacement cible pour la NSR (Colombie) — les ingénieurs colombiens réalisent désormais une analyse pushover conforme directement dans ProtaStructure.
La localisation reste ainsi au cœur de notre stratégie produit.
Disposition des cadres de poutres larges : jusqu’à sept brins
Les ingénieurs qui travaillent sur des poutres larges disposent de bien plus de latitude : ProtaStructure 2027 prend en charge jusqu’à sept brins de cadre. Vous fixez les largeurs minimales et l’algorithme les applique par paliers, en choisissant automatiquement le nombre de brins adapté.
Un nouveau schéma de cadres pour les poutres larges offre en outre plus de souplesse pour répondre aux exigences de ferraillage.
Vérifications de stabilité des semelles
Les vérifications de stabilité au renversement et au glissement ont été mises en œuvre pour le calcul des semelles isolées. Les coefficients de sécurité sont déterminés automatiquement d’après le code retenu et le type de combinaison. La prise en charge couvre la TBDY 2018/TS500, l’ACI 318, la NBCI 2016/IS 1904 et l’Eurocode/BS.
Des gains de performance majeurs
Les performances ont occupé une place centrale dans cette version : deux moteurs ont été entièrement revus.
Un moteur d’analyse 4× plus rapide
Le moteur d’analyse structurelle a été réécrit en profondeur et offre désormais un gain de vitesse d’un facteur 4, quelle que soit la taille du modèle. Les projets de bâtiments complexes de plusieurs niveaux voient leurs temps de calcul chuter, ce qui permet d’itérer plus vite sur la conception.
Un moteur de rapports 10× plus rapide
ProtaStructure 2027 passe à une génération de rapports fondée sur le PDF. Les rapports sont produits jusqu’à dix fois plus vite, avec un rendu plus soigné et des aperçus d’impression de meilleure qualité. Les dossiers volumineux s’affichent en quelques secondes.
Modélisation et productivité
Le logiciel intègre des dizaines d’améliorations de productivité, parmi lesquelles :
- Groupes de sélection d’éléments — créez des groupes nommés avec le raccourci Ctrl+G ; un élément peut appartenir à plusieurs groupes.
- Poteaux de vent — désignez des poteaux métalliques comme poteaux de vent pour exclure les efforts sismiques de leur calcul.
- Modélisation des escaliers — les charges d’escalier se copient d’un escalier à l’autre.
- Déplacer et copier des entités de dessin — reproduisez des éléments de dessin sans les redessiner.
- Reprise de propriétés enrichie — elle couvre désormais les dalles nervurées, les treillis tridimensionnels, les dômes, les charges, les valeurs del-z, les matériaux, les éclissages et les propriétés d’alignement.
S’y ajoutent la recherche dans le rapport de résultats d’analyse, une fenêtre d’optimisation des barres acier non modale, l’édition simultanée de plusieurs dalles mixtes et un menu de paramètres de fondation réorganisé.
Plans d’exécution béton armé
Le ferraillage bénéficie de plusieurs améliorations ciblées dans ProtaStructure Suite 2027 :
- Détails de voiles — étiquetage par espacement, réglages de confinement distincts pour les voiles d’infrastructure et fusion des élévations.
- Regroupement des détails de poteaux similaires — poteaux et voiles semblables d’un même étage se représentent sur une seule élévation.
- Tracé des décalages dans les zones de recouvrement — géométrie automatique dans les élévations de poteaux, utile notamment en Europe et en Inde.
- Confinement le long des recouvrements de poutres et poteaux — ferraillage automatique selon les exigences des codes américains et sud-américains.
- Métré des étaiements de coffrage — une commande de métré dédiée dans ProtaDetails.
Améliorations des rapports
Au-delà du nouveau moteur, plusieurs rapports ont été enrichis :
- Note de calcul détaillée des dalles — profils de bandes avec valeurs de flèche, d’effort tranchant et de moment, ainsi que le détail des vérifications de flexion et de flèche.
- Schéma de treillis dans les notes de calcul — les diagrammes de treillis figurent directement dans les rapports.
- Nouvelles options d’export Excel — résultats d’analyse, réactions d’appui, efforts de calcul des poteaux et voiles, tableaux d’armatures de poutres et poteaux, tableaux de quantités.
- Rapports de métré — les rapports béton et coffrage se filtrent désormais par étage.
- Rapport post-analyse amélioré — calculs du coefficient de comportement et des excentricités plus lisibles pour les projets soumis aux codes sismiques sud-américains.
ProtaSteel 2027 : dessin et modélisation
La suite ProtaStructure 2027 apporte aussi des évolutions importantes à ProtaSteel :
- Remplacements fins de vues et de sections dans les plans d’assemblage.
- Détails manuels persistants — les ajouts manuels aux plans automatiques subsistent lors des mises à jour du modèle.
- Symboles de soudure à plusieurs branches pour les exigences de fabrication complexes.
- Annulation dans le module de dessin — annuler/rétablir contextuels complets, avec sauvegarde des suppressions.
- Bibliothèque de sections paramétriques élargie — profils en I dissymétriques, profils en I béton dissymétriques, sections sigma et sections Z raidies.
- Intégration optimisée des charges IdeaStatica pour un calcul d’assemblage plus fidèle.
Ressources pour découvrir ProtaStructure Suite 2027
Prêt à explorer ProtaStructure 2027 ? Nous avons réuni un ensemble de ressources pour accompagner votre transition :
- Démonstrations vidéo des nouvelles fonctions, sur notre chaîne YouTube.
- Tutoriels, questions fréquentes et documentation produit, organisés pour un accès direct sur le Centre d’aide Prota.
- Nos experts : nos spécialistes techniques répondent à vos questions sur chaque fonction de cette version.
- Nos réseaux sociaux : annonces, webinaires de formation, notes de version et événements.
Pour suivre les prochains lancements et sessions de formation, consultez la rubrique Actualités du site Prota Software.
Applications concrètes : ProtaStructure 2027 à l’œuvre
Rien ne vaut les projets réels pour juger d’un outil de calcul. Nous vous invitons donc à parcourir :
- notre galerie de projets, qui présente des ouvrages réellement conçus avec ProtaStructure sur différents marchés ;
- les témoignages clients de bureaux d’études du monde entier, qui ont transformé leurs méthodes de conception.
Ces ressources donnent des pistes concrètes pour appliquer ProtaStructure Suite 2027 à votre pratique quotidienne.
Construire l’avenir ensemble
ProtaStructure Suite 2027 compte parmi nos versions les plus importantes : un module inédit de calcul de l’acier formé à froid, un moteur d’analyse quatre fois plus rapide, une infrastructure de rapports entièrement modernisée, une couverture normative élargie et des dizaines d’améliorations de productivité.
Chaque fonction de ProtaStructure 2027 est née des retours d’ingénieurs comme vous. Notre équipe reste attachée à une technologie accessible et de premier plan pour la conception et la documentation des bâtiments.
Découvrez dès aujourd’hui cette nouvelle version : notre chaîne YouTube, le Centre d’aide, la galerie de projets et les témoignages clients.
Merci d’avoir choisi la famille de produits ProtaStructure Suite — construisons l’avenir ensemble !
