Maîtrise technique et conformité normative dans le calcul des poteaux selon ACI 318-14
Les poteaux sont au fondement de tout ouvrage : ils reprennent les charges et garantissent la sécurité. Pour les poteaux en béton armé, comprendre et appliquer la norme ACI 318-14 est déterminant — elle trace la marche à suivre pour atteindre le meilleur niveau de sécurité et de durabilité.
L’importance du calcul des armatures
Les armatures sont la colonne vertébrale d’un poteau en béton armé. Un calcul juste et une documentation soignée conditionnent sa résistance et sa longévité.
Calculer un poteau dans ProtaStructure selon les normes américaines
Précision, conformité et efficacité définissent un bon processus de conception. ProtaStructure est un outil solide pour cela, en particulier avec les normes américaines : ACI 318-14 pour le béton, AISC 360 pour l’acier. Voici la marche à suivre.
Créer le projet :
- Ouvrez ProtaStructure et créez un projet.
- Définissez les matériaux en sélectionnant les normes américaines (ACI 318-14 pour le béton).
- Établissez la géométrie en tenant compte des conditions de chargement.
Définir le poteau :
- Créez le poteau dans ProtaStructure en précisant le matériau.
- Saisissez ses dimensions, sa forme et les caractéristiques du matériau.
- Pour un poteau en béton, détaillez les armatures ou laissez le logiciel les générer.
Chargements :
- Définissez les charges du poteau : efforts normaux, moments et efforts tranchants.
- Ajoutez les combinaisons prévues par la norme retenue.
Analyse :
- Lancez l’analyse pour déterminer les sollicitations dans le poteau.
- Contrôlez les résultats.

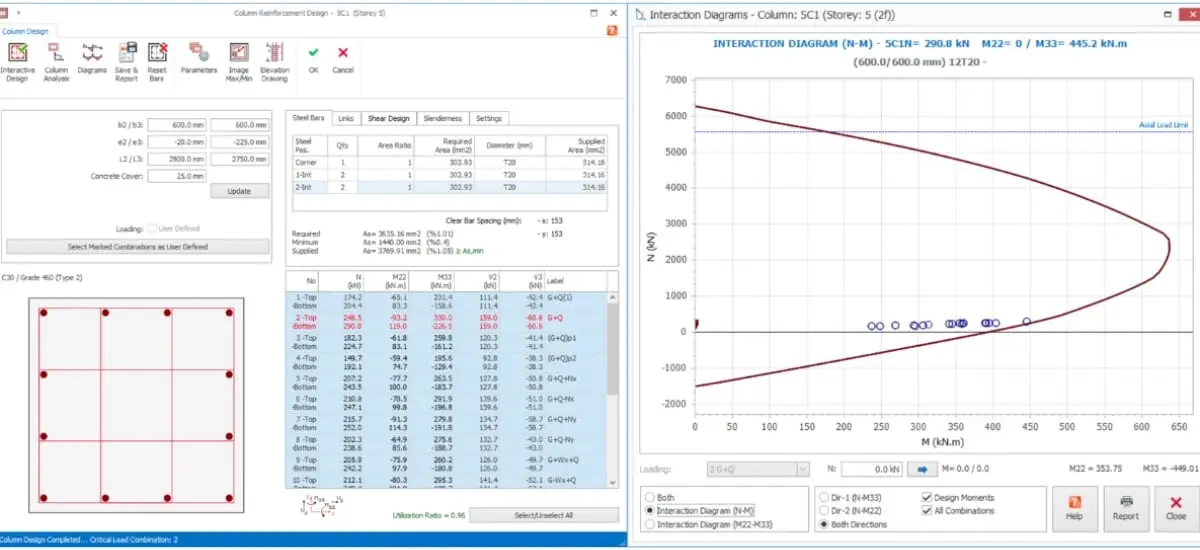

Calcul :
- Ouvrez le module de calcul de ProtaStructure.
- Choisissez le code américain applicable.
- Lancez le calcul : le logiciel vérifie le poteau vis-à-vis du code retenu et propose le ferraillage pour le béton ou contrôle la section métallique.
- Examinez le résultat et ajustez les caractéristiques du poteau si nécessaire.
Notes de calcul et documentation :
- Générez les notes de calcul conformes aux normes américaines pour la vérification.
Ajustements éventuels :
- Modifiez les paramètres du poteau si les exigences ne sont pas satisfaites.
- Relancez le calcul jusqu’à conformité.
Reportez-vous toujours à la documentation officielle de ProtaStructure. Comprendre les principes qui sous-tendent la norme reste la clé de calculs conformes et sûrs.
Les étapes du calcul d’un poteau
Le calcul d’un poteau en béton armé comprend plusieurs étapes :
- Classification nœuds déplaçables / non déplaçables : caractérise le déplacement latéral de la structure.
- Classification contreventé / non contreventé : évalue la stabilité latérale apportée par l’ouvrage environnant.
- Longueur de flambement : conditionne la capacité portante du poteau.
- Vérification de l’élancement : contrôle la robustesse du poteau.
- Moments amplifiés : vérifie que le poteau reprend les sollicitations.
- Résistance à l’effort tranchant : confirme la tenue au cisaillement.
- Armatures transversales : assurent le maintien latéral.
- Recouvrements des armatures longitudinales : garantissent la continuité des aciers principaux.
