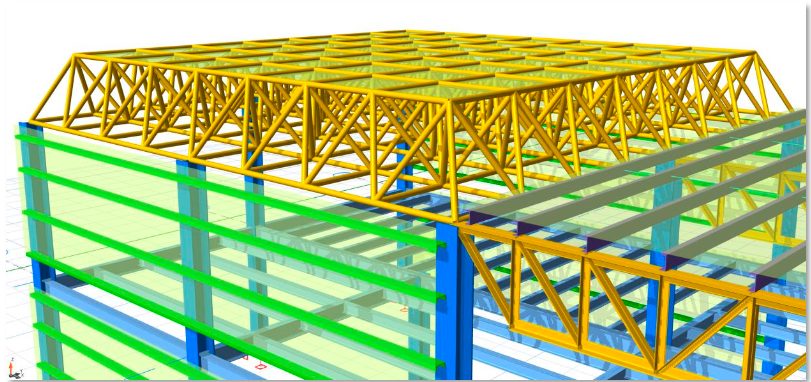

Les treillis tridimensionnels occupent une place essentielle dans l’architecture et l’ingénierie contemporaines : ils allient stabilité, polyvalence et efficacité. ProtaStructure, solution logicielle complète pour l’ingénierie structurelle, propose un ensemble d’outils étendu pour les modéliser, les analyser et les calculer. Ce guide détaille les fonctions dédiées aux treillis tridimensionnels et leur application à des projets réels.
Comprendre les treillis tridimensionnels
Un treillis tridimensionnel est une ossature en trois dimensions composée de barres interconnectées, conçue pour reprendre des charges complexes. Contrairement aux treillis plans, qui se développent dans un seul plan, il s’étend dans les trois directions et offre ainsi une rigidité et une répartition des charges supérieures. On le rencontre couramment dans les grandes structures — bâtiments métalliques, ponts, couvertures — en raison de sa légèreté associée à une forte résistance.

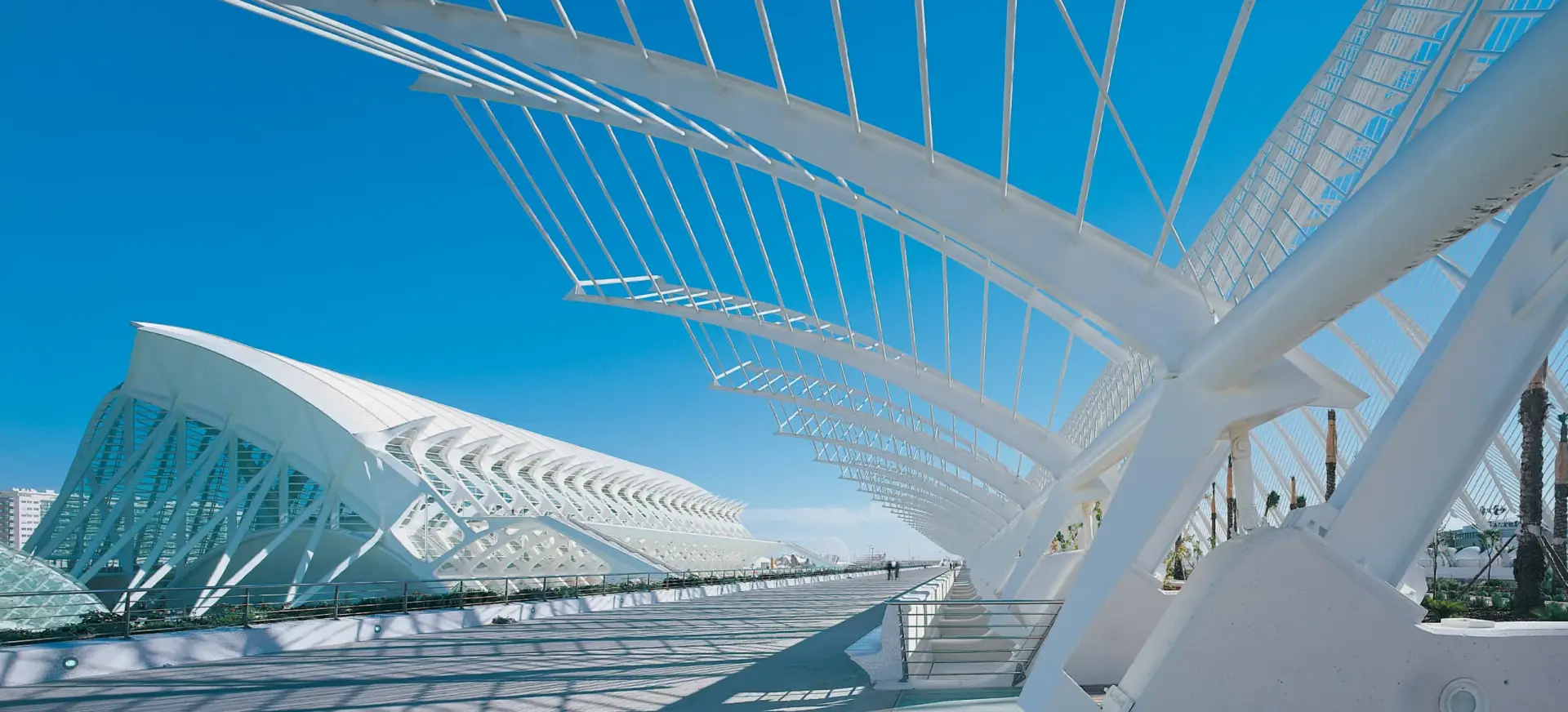

Le Musée des sciences de Valence, signé par l’architecte Santiago Calatrava, en offre un exemple remarquable : les treillis tridimensionnels géants y sont laissés apparents et révèlent tout leur intérêt structurel comme esthétique.
L’unité de base d’un treillis tridimensionnel est le tétraèdre, une forme 3D simple obtenue en reliant trois éléments supplémentaires à trois nœuds existants. La répétition de ce motif géométrique engendre les vastes ossatures que l’on observe dans la construction.

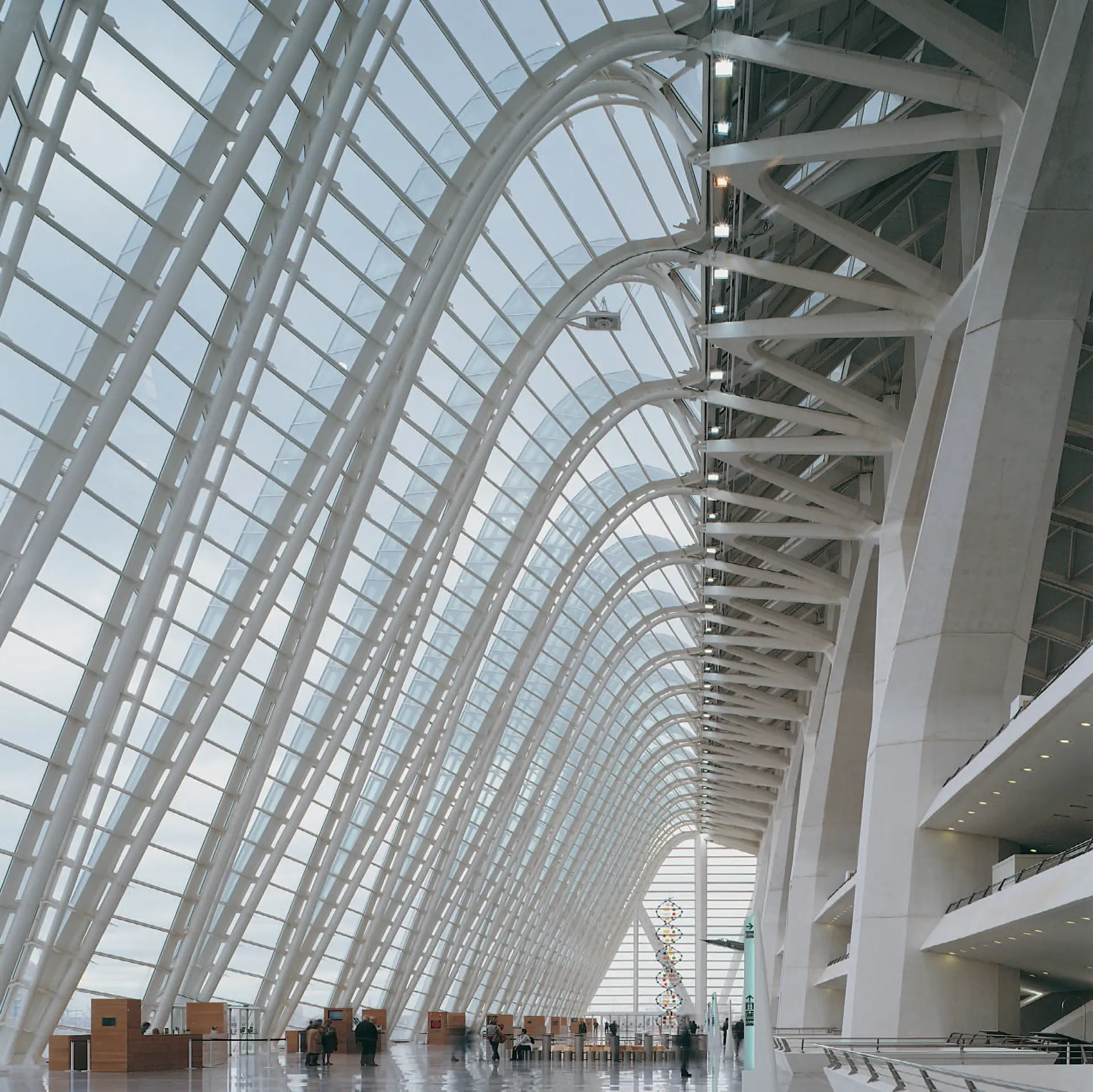

La trame triangulaire répétée, visible en toiture comme en façade, soutient de grandes portées et forme une structure rigide et stable. Ce parti pris caractérise le travail de Santiago Calatrava, qui associe qualité plastique et efficacité structurelle.
Les fonctions clés de ProtaStructure pour les treillis tridimensionnels
ProtaStructure 2025 apporte plusieurs fonctions avancées de modélisation des treillis tridimensionnels, qui rendent la création d’ossatures métalliques complexes plus intuitive et plus rapide.
Insérer un treillis tridimensionnel
Pour insérer un treillis tridimensionnel dans ProtaStructure :

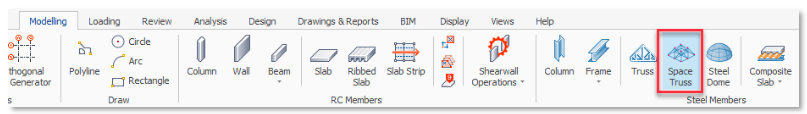

- Choix de la commande : sélectionnez la commande Space Truss dans l’onglet Modeling > Steel Members du ruban.
- Zone de tracé : dessinez la zone rectangulaire qui accueillera le treillis.
- Contrôle des paramètres : l’éditeur paramétrique Space Truss Editor règle les paramètres des surfaces supérieure et inférieure, les profilés acier, les charges réparties et la trame du treillis.
Types de trame et formes de surface
ProtaStructure permet de créer des treillis tridimensionnels aux surfaces et aux trames variées :
- Types de trame : motif décroissant (Reducing) ou croissant (Increasing) pour les surfaces du treillis.
- Formes de surface : surfaces planes, cylindriques ou sphériques selon les contraintes de conception. Chacune se personnalise ensuite selon les besoins du projet.
Régler la trame et les décalages
Le logiciel permet de définir le nombre de modules de trame (triangles du treillis) en lignes et en colonnes. L’ensemble du treillis peut également être décalé selon l’axe Z, ce qui laisse toute latitude pour le positionner et l’aligner dans la structure.
Changer les profilés acier
ProtaStructure simplifie le choix et la modification des profilés acier des barres du treillis. Le bouton Section, sous l’onglet Loads, donne accès aux profilés adaptés, afin que le treillis réponde aux spécifications et aux normes applicables.
Appliquer les charges
Le poids propre des barres est calculé automatiquement par ProtaStructure. Des champs permettent d’ajouter des charges réparties complémentaires, indispensables à une analyse fidèle de la répartition des charges. Plusieurs types de charges peuvent être définis :
- Charges permanentes : charges fixes supplémentaires, revêtements notamment.
- Charges d’exploitation : charges variables dans le temps, occupants et mobilier par exemple.
- Charges d’exploitation en toiture, charges de neige et de pluie : actives dès que les cas de charge correspondants sont définis dans l’éditeur de combinaisons.
L’éditeur de charges pour une application détaillée
Pour les applications plus fines, l’éditeur de charges de ProtaStructure permet de :
- sélectionner le treillis à l’écran ;
- utiliser la commande Edit Loads pour affecter des charges surfaciques réparties ou des charges ponctuelles à des zones ou des nœuds précis, sous différents cas de charge.
Prolonger les poteaux jusqu’aux treillis tridimensionnels
ProtaStructure gère aussi l’intégration des treillis tridimensionnels aux autres éléments structurels. Les poteaux existants peuvent être prolongés pour rejoindre le treillis, ce qui facilite la création d’appuis intermédiaires et assure la continuité structurelle.
Calcul des treillis tridimensionnels
Une fois le treillis modélisé et analysé, le calcul se déroule ainsi :
- sélectionner l’élément treillis ;
- lancer la commande Steel Member Design pour vérifier et calculer toutes les barres ;
- exploiter l’interface de calcul multithread, qui mobilise tous les cœurs du processeur.
ProtaStructure calcule les barres du treillis, mais ne traite pas encore le calcul des nœuds à rotule.
Conclusion
Les capacités de ProtaStructure en matière de treillis tridimensionnels offrent aux ingénieurs structure des outils puissants pour concevoir des ossatures efficaces, polyvalentes et robustes. En automatisant une grande partie du calcul et de l’analyse, le logiciel laisse davantage de place à l’innovation et à la précision.
